SCE47 11,13 мм игольчатый подшипник со штампованным наружным кольцом
Характеристика продукта
Серия SCE представляет собой игольчатые роликоподшипники со штампованным наружным кольцом и открытыми концами.предлагают очень маленькую высоту радиального сечения.Тонкостенные штампованные наружные кольца наружных колец и узлы игольчатых роликов и сепараторов позволяют создавать особенно компактные и простые в установке подшипниковые узлы с высокой грузоподъемностью в радиальном направлении.Они помогают обеспечить максимальную производительность при минимальном радиальном пространстве.Крепление с запрессовкой в корпусе.
Размеры и вместимость
Вал | Обозначение подшипника | масса | ГраницаРазмеры | BasicLoadRating | Ограничение скорости | ||||
Диаметр | Текущий код | Исходный код | Приблизительно | FW | Д | С | Динамический | Статический | Масло |
мм | грамм | мм | Н | об/мин | |||||
3.175 | СЦЭ 55 | 0,004 | 3.175 | 12,7 | 8.334 | ||||
3,97 | СКЭ 21/4ТН | 3,97 | 7.15 | 6,35 | |||||
4.762 | ССЕ 34ТН | 4.762 | 8.731 | 6,35 | |||||
6,35 | СЦЭ 47 | 0,004 | 6,35 | 11.112 | 11.13 | ||||
СЦЭ 49 | 6,35 | 11.112 | 14.287 | ||||||
SCE 49PP | 6,35 | 11.112 | 14.29 | ||||||
7,938 | СЦЭ 55 | 55 г. до н.э. | 0,0032 | 7,938 | 12,7 | 7,938 | 2892 | 2625 | 29000 |
СЦЭ 56П | 0,006 | 7,938 | 12,7 | 9,52 | |||||
СЦЭ 57 | 0,006 | 7,938 | 12,7 | 11.11 | |||||
СЦЭ 59 | 0,003 | 7,938 | 12,7 | 14.29 | |||||
9,525 | СЦЭ 65 | до н.э.65 | 0,004 | 9,525 | 14.288 | 7,94 | 2892 | 2417 | 25000 |
СЦЭ 66 | 0,006 | 9,525 | 14.288 | 9,52 | 3900 | 3950 | 29500 | ||
СЦЭ 68 | 0,0065 | 9,525 | 14.288 | 12,7 | |||||
СКЭ 68К | 9,525 | 14.288 | 9.271 | ||||||
СЦЭ 69П | 0,007 | 9,525 | 14.288 | 14.29 | |||||
СЦЭ 69 | 0,004 | 9,525 | 14.288 | 14.29 | |||||
SCE 610PP | 9,525 | 14.288 | 15,88 | 3900 | 3950 | 29500 | |||
11.112 | СЦЭ 78 | 0,005 | 11.112 | 15.875 | 12,7 | 6400 | 7800 | 25000 | |
12,7 | СЦЭ 85 | 0,0047 | 12,7 | 17.462 | 7,94 | ||||
СЦЭ 86 | 0,006 | 12,7 | 17.462 | 9,52 | |||||
ССЕ 86А | 0,007 | 12,7 | 17.462 | 9,52 | |||||
СЦЭ 87 | 0,006 | 12,7 | 17.462 | 11.11 | 7340 | 7800 | 22000 | ||
СЦЭ 88 | 0,009 | 12,7 | 17.462 | 12,7 | 6897 | 9033 | 19000 | ||
SCE 810ZOH | 0,009 | 12,7 | 17.462 | 15,88 | 8811 | 12237 | 19000 | ||
SCE 810PP | 0,009 | 12,7 | 17.462 | 15,88 | 8811 | 12237 | 19000 | ||
14.288 | СЦЭ 96 | 0,005 | 14.288 | 19.05 | 9,52 | 5162 | 6408 | 18000 | |
СЦЭ 98 | 0,008 | 14.288 | 19.05 | 12,7 | 7698 | 10769 | 18000 | ||
СЦЭ 910 | 0,01 | 14.288 | 19.05 | 15,88 | 9434 | 14017 | 18000 | ||
СЦЭ 912 | 0,013 | 14.288 | 19.05 | 19.05 | 10724 | 16465 | 18000 | ||
15.875 | СЦЭ 105 | 0,0075 | 15.875 | 20.638 | 7,94 | 4300 | 5200 | 17600 | |
ПКЭ 107-1/2 | 0,009 | 15.875 | 20.638 | 11,91 | 7100 | 10300 | 17600 | ||
СЦЭ 108 | 108 г. до н.э. | 0,01 | 15.875 | 20.638 | 12,7 | 8743 | 12015 | 16000 | |
СЦЭ 109П | 15.875 | 20.638 | 14.29 | 8743 | 12015 | 16000 | |||
СЦЭ 1010 | 0,011 | 15.875 | 20.638 | 15,88 | 10368 | 16242 | 16000 | ||
СЦЭ 1010PP | 0,013 | 18.875 | 20.638 | 15,88 | 10368 | 16242 | 16000 | ||
ПКЭ 1012 | 0,014 | 15.875 | 20.638 | 19.05 | 12015 | 19802 | 16000 | ||
SCE 1012PP | 0,014 | 15.875 | 20.638 | 19.05 | 12015 | 19802 | 16000 | ||
17.462 | СЦЭ 118 | 0,014 | 17.462 | 22.225 | 12,7 | 8600 | 13200 | 16000 | |
ПКЭ 1112 | 0,016 | 17.462 | 22.225 | 19.05 | 12400 | 21000 | 16000 | ||
19.05 | СЦЭ 128 | 0,013 | 19.05 | 25,4 | 12,7 | 9800 | 12500 | 14700 | |
СЦЭ 120 | 19.05 | 34 | 14,5 | ||||||
СЦЭ 129П | 0,019 | 19.05 | 25,4 | 14.29 | 10000 | 13500 | 15200 | ||
SCE 1210PPR | 0,017 | 19.05 | 25.45 | 15,88 | 12682 | 17577 | 13000 | ||
СЦЭ 1211 (П) | 0,018 | 19.05 | 25,4 | 17.46 | 15352 | 22250 | 13000 | ||
СЦЭ 1212 | 0,021 | 19.05 | 25,4 | 19.05 | 15352 | 22250 | 13000 | ||
SCE 1214PP | 19.05 | 25,4 | 22.22 | ||||||
СЦЭ 1216 | 0,03 | 19.05 | 25,4 | 25,4 | |||||
20.638 | СЦЭ 1312 | 0,024 | 20.638 | 26.988 | 19.05 | 16020 | 23585 | 12000 | |
22.225 | СЦЭ 146 | 0,013 | 22.225 | 28.575 | 9,52 | 8200 | 10700 | 12600 | |
СЦЭ 148 | 0,019 | 22.225 | 28.575 | 12,7 | 11125 | 15797 | 11000 | ||
СЦЭ 148-ОН | 0,019 | 22.225 | 28.575 | 12,7 | 11125 | 15797 | 11000 | ||
СЦЭ 1412 | 0,028 | 22.225 | 28.575 | 19.05 | 16910 | 27145 | 11000 | ||
СЦЭ 1416 | 0,034 | 22.225 | 28.575 | 25,4 | 22100 | 38000 | 12600 | ||
25,4 | СЦЭ 168 | 0,019 | 25,4 | 31,75 | 12,7 | 12682 | 19135 | 10000 | |
СЦЭ 1612 | 0,027 | 25,4 | 31,75 | 19.05 | 18022 | 30260 | 10000 | ||
SCE 1614PP | 25,4 | 31,75 | 22.22 | ||||||
СЦЭ 1616 | 0,038 | 25,4 | 31,75 | 25,4 | 24920 | 45390 | 10000 | ||
SCE 1616PP | 0,038 | 25,4 | 31,75 | 25,4 | 24920 | 45390 | 10000 | ||
СЦЭ 1620 | 0,048 | 25,4 | 31,75 | 31,75 | |||||
28.575 | СЦЭ 188 | 0,021 | 28.575 | 34.925 | 12,7 | 12905 | 20247 | 9000 | |
1816 г. | BCEl816 | 0,04 | 28.575 | 34.925 | 25,4 | 25810 | 49395 | 9000 | |
1820 г. | 0,053 | 28.575 | 34.925 | 31,75 | |||||
31.242 | СЦЭ 2020А | 31.242 | 38.1 | 31,75 | |||||
31,75 | ПКЭ 2010 | 0,03 | 31,75 | 38.1 | 15,88 | 21137 | 39605 | 8000 | |
ПКЭ 2012 | 0,037 | 31,75 | 38.1 | 19.05 | 16500 | 29000 | 8000 | ||
ПКЭ 2016 | до н.э.2016 | 0,045 | 31,75 | 38.1 | 25,4 | 27145 | 54735 | 8800 | |
ПКЭ 2020 | 0,056 | 31,75 | 38.1 | 31,75 | |||||
34.925 | СЦЭ 228 | 0,025 | 34.925 | 41.275 | 12,7 | 13600 | 23700 | 8000 | |
ПКЭ 2212 | 0,039 | 34.925 | 41.275 | 19.05 | 21360 | 42720 | 7500 | ||
ПКЭ 2216 | 0,058 | 34.925 | 41.275 | 25,4 | 27590 | 59185 | 7500 | ||
СЦЭ 2220 | 0,081 | 34.925 | 41.275 | 31,75 | 34000 | 77000 | 8000 | ||
38.1 | СЦЭ 2416 | 0,083 | 38.1 | 47.625 | 25,4 | 38715 | 66305 | 6500 | |
СЦЭ 2420 | 0,105 | 38.1 | 47.625 | 31,75 | |||||
41.275 | ПКЭ 2620 | 0,11 | 41.275 | 50,8 | 31,75 | 51000 | 97000 | 6800 | |
44,45 | СЦЭ 2812 | 0,082 | 44,45 | 53,975 | 19.05 | 31500 | 55000 | 6300 | |
СЦЭ 2816 | 2816 г. до н.э. | 0,115 | 44,45 | 53,975 | 25,4 | 41385 | 75650 | 6000 | |
СЦЭ 2824 | 0,163 | 44,45 | 53,975 | 38.1 | |||||
50,8 | СЦЭ 3216 | 0,102 | 50,8 | 60,33 | 25,4 | ||||
СЦЭ 32 160OH | 50,8 | 60,38 | 25,4 | ||||||
ССЕ 3220 | 0,14 | 50,8 | 60.325 | 31,75 | 55180 | 115700 | 5000 |

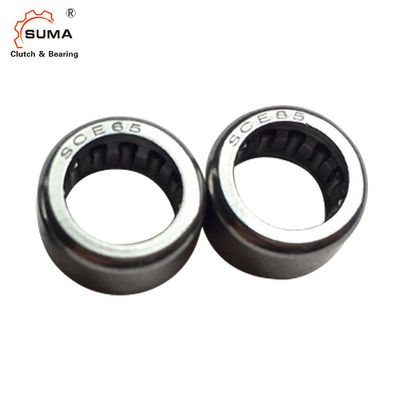

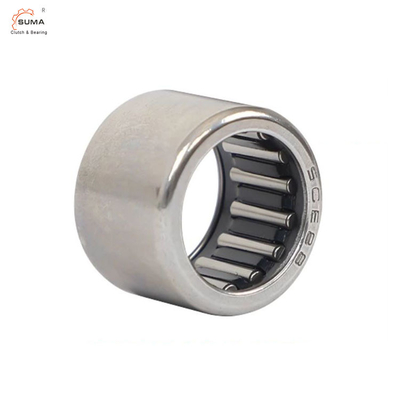

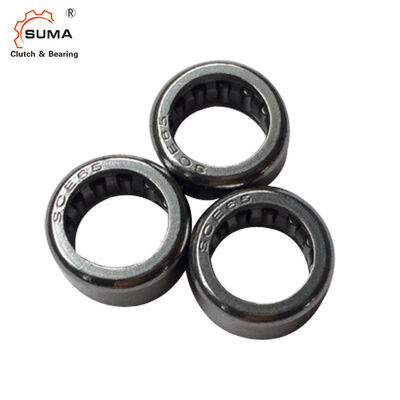

Картинки
