Подшипник подшашки кулачка допуска пути H7 MDEU GCr15 одиночный

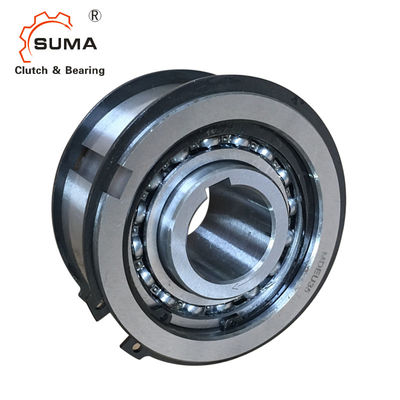

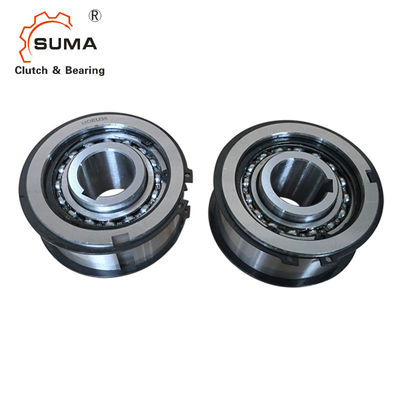

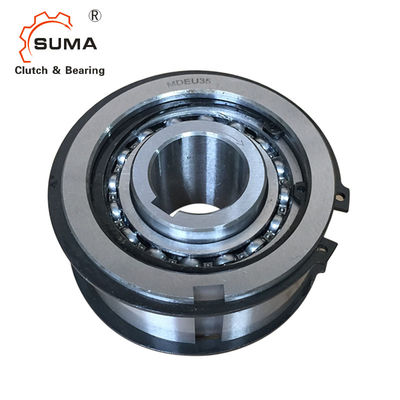

  • Подшипник подшашки кулачка допуска пути H7 MDEU GCr15 одиночный
  • Подшипник подшашки кулачка допуска пути H7 MDEU GCr15 одиночный
  • Подшипник подшашки кулачка допуска пути H7 MDEU GCr15 одиночный
  • Подшипник подшашки кулачка допуска пути H7 MDEU GCr15 одиночный

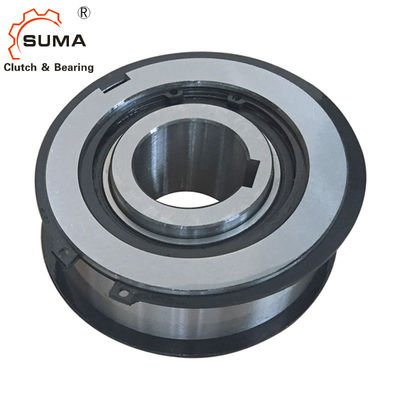

Подшипник подшашки кулачка допуска пути H7 MDEU GCr15 одиночный

Место происхождения Китай
Фирменное наименование SUMA
Сертификация ISO SGS
Номер модели MDEU15
Детали продукта
Название продукта:
Муфта кулачка нося MDEU15
Поддержанный носить:
Да
Материал:
Носить стальное GCr15
РАЗМЕР:
15*55*39mm
Емкость вращающего момента:
70Nm
Гарантия:
1 год
Пакет:
Коробка коробки/деревянная коробка
OEM:
примите
Высокий свет:

Подшипник подшашки MDEU

,

Одиночный подшипник подшашки пути

,

Допуск H7 одна муфта подшашки пути

Условия оплаты & доставки
Количество мин заказа
1
Цена
USD80-USD120 PER PIECE
Упаковывая детали
Коробка коробки/деревянная коробка
Время доставки
7-15 дней
Условия оплаты
L/C, D/A, D/P, T/T, западное соединение, PayPal
Характер продукции

Подшипник подшашки кулачка допуска пути H7 MDEU GCr15 одиночный

Установка и использование
1. Скважины шкива, цепного колеса, etc., должны иметь допуск H6 или H7.
2. построенный в типе подшипнике ролика, должных к структуре кулачка и ролика.
3. При установке муфты кулачка на вал, отожмите гонку муфты внутреннюю немножко.
4. Никогда не придавайте толкнутые нагрузки к муфте кулачка. Другие приборы
Должна быть предусмотрены, что заняла толкнутые нагрузки приложенные к кулачку муфта.
5. в случае больших радиальных нагрузок приложенных к муфте кулачка как установка со шкивом, другой подшипник должен быть подготовлен так, что пункт нагрузок можно повиснуть на подшипнике.
6. ключ должен быть в соответствии с ISO R773 (DIN 6885,1). Примечание что размеры шпоночного соединения наружной гонки нет в соответствии с размерами шпоночного соединения которые упомянули в ISO R773 (DIN 6885,1).

Размеры и емкости

Подшипник подшашки кулачка допуска пути H7 MDEU GCr15 одиночный 0



Модель

Вращающий момент
Емкость
(N@m)
Максимальный.
Переливаться через край
(r/min)
Внутренняя гонка
Максимальный.
Индицирование
(цикл/минута)
Max.Radial
Нагрузка когда
Переливаться через край
(N)

Скважина
Размер
(H7)

Внутренняя гонка
Шпоночное соединение




B
(h7)


C


D


E


F


G


H


Я

Наружная гонка
Шпоночное соединение

Вес
(kg)
MDEU15 70 600 100 610 15 5x2.3 39 55 37 25 42 1 30 3,5 0,8 5x3 0,52
MDEU20 150 500 100 910 20 6x2.8 42 68 40 32 52 1 33 3,5 0,8 6x3.5 0,88
MDEU25 230 450 100 1060 25 8x3.3 42 80 40 40 65 1 33 3,5 0,8 8x4 1,1
MDEU30 390 400 100 1400 30 8x3.3 50 90 48 45 72 1 36 6 1 8x4 1,7
MDEU35 460 350 100 1500 35 10x3.3 50 100 48 50 80 1 36 6 1 10x5 2,1
MDEU40 530 350 100 1580 40 12x3.3 50 110 48 55 78 1 36 6 1 12x5 2,7
MDEU45 690 300 100 1770 45 14x3.8 50 120 48 65 88 1 36 6 1 14x5.5 3,2
MDEU50 870 300 100 1880 50 14x3.8 50 130 48 70 95 1 36 6 1 14x5.5 3,8
MDEU55 1100 250 100 2850 55 16x4.3 60 140 58 80 105 1 46 6 1,5 16x6 5,3
MDEU60 1500 250 100 3060 60 18x4.4 60 150 58 90 115 1 46 6 1,5 18x7 6,1
MDEU70 1900 200 100 3470 70 20x4.9 60 170 58 100 125 1 46 6 1,5 20x7.5 7,9
MDEU80 2300 200 100 3600 80 22x5.4 60 190 58 110 140 1 46 6 1,5 22x9 9,7

Установка и соединение



Подшипник подшашки кулачка допуска пути H7 MDEU GCr15 одиночный 1



Изображения

Подшипник подшашки кулачка допуска пути H7 MDEU GCr15 одиночный 2

Подшипник подшашки кулачка допуска пути H7 MDEU GCr15 одиночный 3
