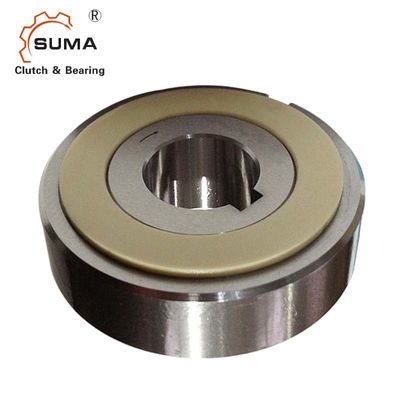

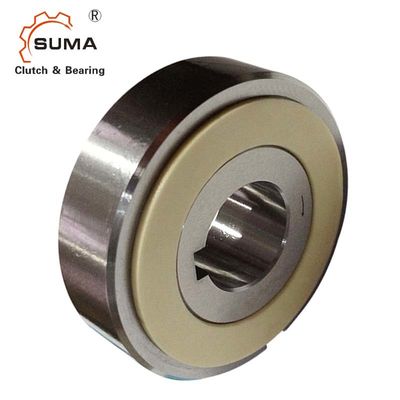

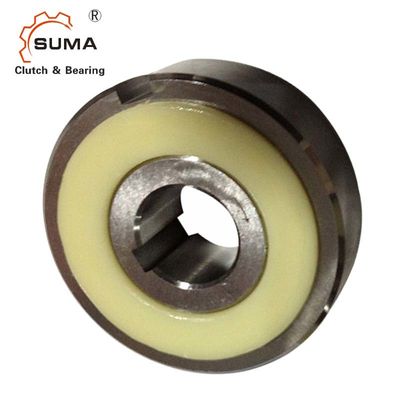

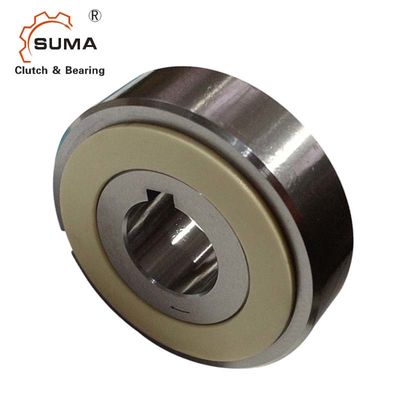

LD04 особенный подшипник муфты кулачка подшашки пути тавота одно
Размеры и емкости
Модель |
Вращающий момент Емкость (Nm) |
Сопротивление Вращающий момент (Nm) |
Максимальный. Переливаться через край (r/min) |
минута) |
Max.Radial Нагрузка когда Переливаться через край (kgf) |
Размер скважины |
B |
C |
D |
E |
Наружная гонка Шпоночное соединение |
Вес (kg) |
||
Внутренняя гонка | Dia. (H7) |
Ключ путь |
||||||||||||
LD04 | 5,88 | 0,2 | 300 | 100 | 20 | 10 | 4x1.5 | 19,5 | 23,9 | 24 | 47 -0,014 -0,039 |
40 | 5x3 | 0,25 |
LD05 | 9,8 | 0,29 | 300 | 100 | 30 | 14 | 5x2 | 19,5 | 23,9 | 24 | 52 -0,017 -0,042 |
45 | 5x3 | 0,3 |
LD06 | 19,6 | 0,29 | 200 | 100 | 50 | 20 | 5x2 | 19,5 | 23,9 | 24 | 62 -0,017 -0,042 |
52 | 7x4 | 0,4 |
LD07 | 29,4 | 0,39 | 200 | 100 | 70 | 25 | 7x3 | 19,5 | 23,9 | 24 | 72 -0,017 -0,042 |
62 | 7x4 | 0,55 |
LD08 | 49 | 0,49 | 200 | 100 | 80 | 30 | 7x3 | 19,5 | 23,9 | 24 | 82 -0,017 -0,042 |
70 | 10x4.5 | 0,65 |
Установка и соединение
Установка и использование
1. муфта кулачка серии LD prelubricated с особенным тавотом и готова к использованию.
Никакая дополнительная смазка необходима.
2. При установке муфты на вал, отожмите гонку муфты внутреннюю немножко с мягким молотком предотвратить муфту
Наружная гонка от смещать далеко от внутренней гонки.
3. уверенный прикрепить плиту. Это предотвращает наружную гонку от смещать далеко от внутренней гонки. See порекомендовал
Размеры плиты перечисленной на праве.
4. Для смазки, покройте плиту и толкнутый металл с тавотом.
5. Никогда не придавайте толкнутые нагрузки к муфте. Другие приборы должны быть обеспечены, что заняли толкнутые нагрузки приложенные к муфте.
6. ключ должен быть в соответствии с JIS B1301-1959.
7. Скважины шкива, цепного колеса, etc., должны иметь допуск H6 или H7.
