Переливаться через край подшипник муфты
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | BS110 |

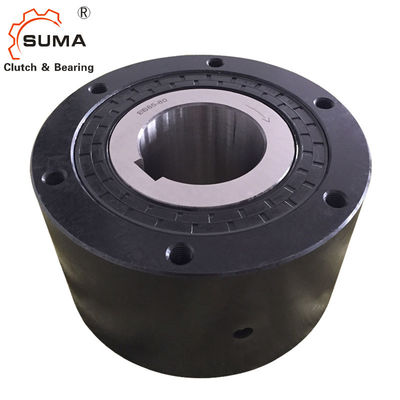

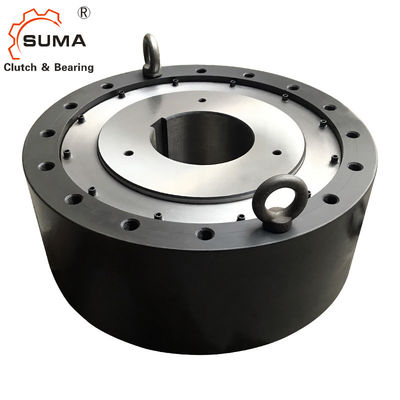

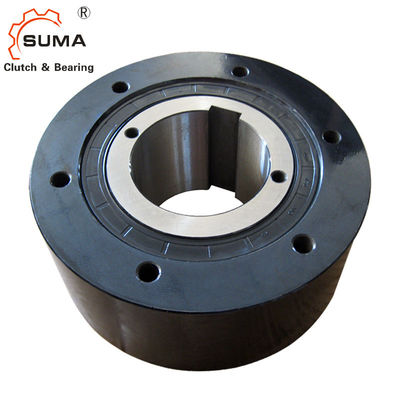

Ленточный транспортер BS110 переливаясь через край муфта нося 250RPM
Особенности
Муфты кулачка серии BS запланированы для применений где обратное вращение низкооборотного вала головы транспортера быть предотвращенным (backstopping).
1. Для предохранения вращения в обратном направлении на малых ходах на транспортерах или насосах.
2. Перед установкой, проверьте что направление вращения внутренней гонки муфты кулачка BS (показанной стрелкой на внутреннем
гонка) это же как направление вращения транспортера.
3. безопасно установить руку вращающего момента к муфте кулачка BS используя болты прочности 10,9 или высокой. Убеждайтесь что контакт
поверхность руки вращающего момента и стороны наружной гонки ровна и свободна пыли.
Размеры и емкости
Модель |
Вращающий момент Емкость (Nm) |
Максимальный. Переливаться через край (r/min) Внутренняя гонка |
Сопротивление Вращающий момент (Nm) |
B |
C |
PCD D |
E |
S |
HM Тангаж Size× × No.of выстучало отверстия |
(kg) |
|
| BS30 | 294 | 350 | 0,58 | 64 | 90 | 64 | 80 | 45 | 13 | M 6 ×P1.0×4 | 2,1 |
| BS50 | 784 | 300 | 0,98 | 67 | 125 | 67 | 110 | 70 | 16 | M 8 ×P1.25×4 | 4,0 |
| BS65 | 1570 | 340 | 3,92 | 90 | 160 | 85 | 140 | 90 | 20 | M10 ×P1.5×6 | 11,5 |
| BS75 | 2450 | 300 | 5,88 | 90 | 170 | 85 | 150 | 100 | 20 | M10 ×P1.5×6 | 13,1 |
| BS85 | 5880 | 300 | 7,84 | 115 | 210 | 110 | 185 | 115 | 30 | M12 ×P1.75×6 | 24,7 |
| BS95 | 7840 | 250 | 9,8 | 115 | 230 | 110 | 200 | 130 | 30 | M14 ×P2.0× 6 | 29,4 |
| BS110 | 10800 | 250 | 14,7 | 115 | 270 | 110 | 220 | 150 | 30 | M16 ×P2.0× 6 | 34,2 |
| BS135 | 15700 | 200 | 19,6 | 135 | 320 | 130 | 280 | 180 | 30 | M16 ×P2.0× 8 | 68 |
| Тип |
Емкость вращающего момента (Nm) |
Максимальн Overrunning (r/min) Внутренняя гонка |
Сопротивление Вращающий момент (Nm) |
B | C |
PCD D |
E | S |
HM T.H.S.XP-Q'ty |
G.F.H. (Размер) |
Q.G. (kg) |
|
| BS 160 | 24 500 | 100 | 34,3 | 135 | 360 | 130 | 315 | 220 | 40 | M20xP2.5-10 | PT 1/4 | 0,12 |
| BS 200 | 37 200 | 100 | 44,1 | 150 | 430 | 145 | 380 | 265 | 40 | M22xP2.5- 8 | PT 1/4 | 0,14 |
| BS 220 | 49 000 | 80 | 73,5 | 235 | 500 | 230 | 420 | 290 | 40 | M20xP2.5-16 | PT 1/4 | 0,8 |
| BS 250 | 88 200 | 50 | 93,1 | 295 | 600 | 290 | 530 | 330 | 50 | M24xP3.0-16 | PT 1/4 | 1,1 |
| BS 270 | 123 000 | 50 | 98 | 295 | 650 | 290 | 575 | 370 | 50 | M24xP3.0-16 | PT 1/4 | 1,2 |
| BS300 | 176 000 | 50 | 108 | 295 | 780 | 290 | 690 | 470 | 60 | M30xP3.5-16 | PT 1/4 | 1,3 |
| BS335 | 265 000 | 50 | 137 | 305 | 850 | 320 | 750 | 495 | 70 | M36xP4.0-16 | PT 1/4 | 1,4 |
| BS350 | 314 000 | 50 | 157 | 320 | 930 | 360 | 815 | 535 | 70 | M36xP4.0-16 | PT 1/4 | 1,5 |
| BS425 | 510 000 | 50 | 216 | 440 | 1 030 | 450 | 940 | 635 | 70 | M36xP4.0-18 | — | Масло 6,000ml |
| BS450 | 686 000 | 50 | 245 | 450 | 1 090 | 480 | 990 | 645 | 80 | M42xP4.5-18 | — | Масло 7,000ml |
4. Порекомендованный допуск вала h7 или h8.
5. Вводя муфту кулачка BS на вале, придайте давление только на внутренней гонке. Не выстучайте внутреннюю гонку сразу с a
бейте молотком или приложите любую силу на наружных гонке, уплотнении пыли, или плите пыли.
6. всегда использовать параллельный ключ для установки на вал и после этого фиксировать муфту кулачка BS к валу с замыкающей плитой. Никогда польза
сплющенный ключ.
7. При установке моделей над BS160 (типами смазанными тавотом), место одно масла 4 затыкает внутри
Сразу нижнее положение. Это учитывает легкий дренаж тавота для очищать.
8. Пока вал вращает, конец руки вращающего момента отбросит в некоторой степени в направлении вращения. Поддержите руку вращающего момента
конец только в направлении вращения, только быть уверенный позволить ему некоторое количество свободного качания. Если конец руки вращающего момента исправлен безопасно
(см. диаграмму установки), внутренность муфты будет переплетенной, и это может привести в повреждении к компонентам.
9. Для моделей BS30 к BS200, одиночная рука вращающего момента на одной стороне достаточна, но на модели 220 к BS450, использует 2 оружия вращающего момента, одного
на каждой стороне. Установите оружие вращающего момента равномерно так сила передана через центр муфты.
10. унифицированы оружия вращающего момента для муфты кулачка BS.
