Name: Индицирование ESG2 переливаясь через край GCr15 Freewheel муфта
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: RIZ30 ESG2
Price: 90.00 USD
Availability: InStock

Главная страница Продукция Переливаться через край подшипник муфты

Индицирование ESG2 переливаясь через край GCr15 Freewheel муфта

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	SUMA
Сертификация:	ISO SGS
Номер модели:	RIZ30 ESG2

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	USD50-USD130 PER PIECE
Упаковывая детали:	Коробка коробки
Время доставки:	7-10 ДНИ
Условия оплаты:	L/C, D/A, D/P, T/T, западное соединение, PayPal
Поставка способности:	1000pcs в месяц

контакт

Подробное описание продукта

Название продукта:	Переливаться через край муфта нося RIZ30 ESG2	Материал:	GCr15 нося сталь
ВЕС БЛОКА:	5kg	Гарантия:	1 год
Переливаться через край скорость:	9000rpm	Емкость вращающего момента:	80Nm
OEM:	примите	Порт:	Шанхай Нинбо
Выделить:	ESG2 Freewheel муфта , Индексировать Freewheel муфта , Индексировать один подшашку пути

Индицирование ESG2 переливаясь через край GCr15 Freewheel муфта

Особенность

Тип RIZ. .ESG2 центробежное поднимает тип подшашки freewheel когда внутренняя гонка переливается через край. Только конструируют эту гонку для вольного.
Сдержанный блок конструированный для переливаясь через край применений муфты. Типично использован в приводах ползания где переливаясь через край скорость высока, только скорости привода низок и не превышает максимальную управлять скорость определенную в таблице.
Тип RIZ ("см. страницу 84 для получения дополнительной информации) оборудованный с гибкой муфтой ES и крышкой G2. Тип ES изрезанное соединение, экономический и соответствующий для много применений.
Внутреннюю гонку должна перелиться через край и соединятся к управляемому валу машины. Когда приказанное полное, блок поставлено смажьте смазанный, готовый для или горизонтальной или вертикальной установки.

Размеры и емкости

Тип	Размер			Скорости							Вес
RIZ. .ESG2	dH7	ES	TKN	nmax1)	nmin2)	nmax3)	dK1H7	D	L1	b1
	[mm]		[Nm]	[min-1]	[min-1]	[min-1]	[mm]	[mm]	[mm]	[mm]	[kg]
	30	10	80	290	700	9000	10. 45	100	68	17	5
	35	16	250	280	670	8500	10. 50	110	74	19	6,6
	40	25	400	260	630	7500	15. 55	125	86	22	9,9
	45	40	625	255	610	6700	20. 60	130	86	26	11,3
	50	63	1000	235	560	6000	20. 70	150	94	30	16,7
	60	100	1600	210	510	5300	25. 75	170	114	35	24
	70	160	2500	195	470	4000	30. 80	190	134	41	32,5
	80	400	5000	155	375	4000	45. 100	210	144	56	52
	90	630	7500	145	350	3000	60. 120	230	158	64	78
	100	1000	12500	140	340	2400	75. 140	270	182	75	136
	130	1600	20000	130	320	2400	90. 160	310	212	85	199

ПРИМЕЧАНИЯ

1) Это максимальное - позволяемую скорость n передачи вращающего момента максимальную необходимо превысить передавая вращающий момент

2) Внутренняя гонка

Эта минимальная позволяемая переливаясь через край минута n скорости не должна быть уменьшена под работу в непрерывном режиме.

Возможное уменьшение этой минимальной скорости по запросу

3) Внутренняя гонка

Шпоночное соединение к DIN 6885,11

Приказывая, пожалуйста определите диаметр расточки d k и направление вращения увиденные от „a стрелки «: Гонка „r «внутренняя

заскоки в направлении по часовой стрелке, „l «заскоках внутренней гонки в направлении против часовой стрелки «ссылаются на инструкции устанавливать и обслуживания

Устанавливать пример

Изображения

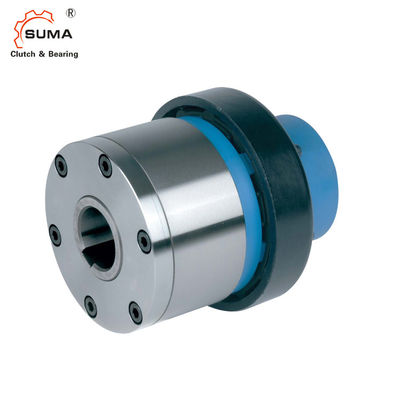

Индицирование ESG2 переливаясь через край GCr15 Freewheel муфта 2
