Подшипник муфты подшашки
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | BB25 |

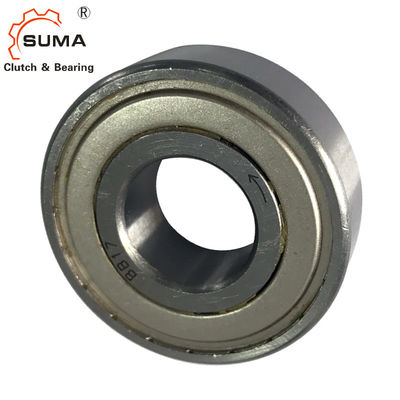

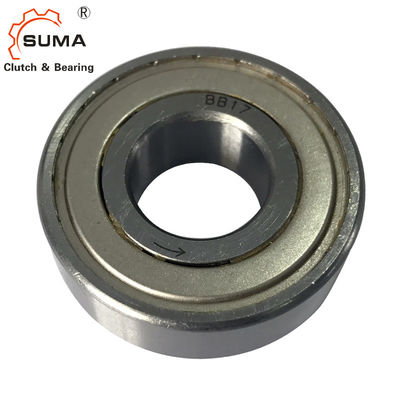

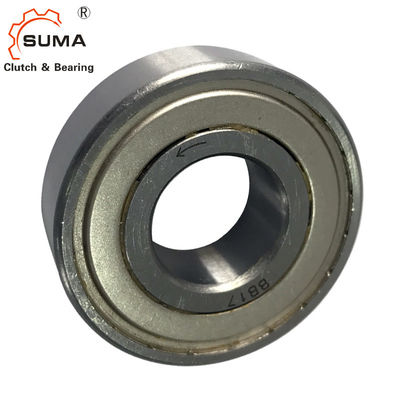

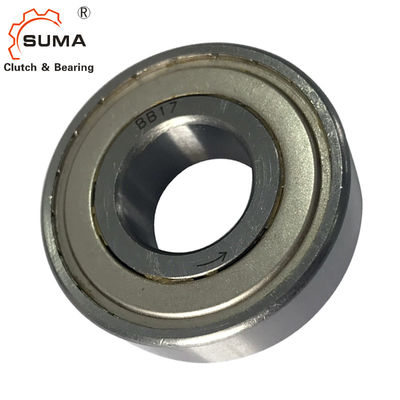

Подшипник муфты кулачка подшашки OD 52MM пути BB25 одно
Особенность
1. Муфта кулачка серии BB конструирована для установки пригонки прессы.
2. серии BB-1K-K и BB-2GD 1K-K имеют шпоночное соединение на внутренней гонке. Шпоночные соединения, за исключением размера 25
изготовленный к DIN 6885. 3, BB40-1K-K и BB40-2GD 1K-K изготовлены к DIN 6885. 1.
3. серия BB-2K-K имеет шпоночное соединение и на внутренней и наружной гонке.
«- K» значит ключи погруженные вместе с муфтой кулачка.
4. правильные размеры взаимодействия на вале и снабжении жилищем необходимо поддерживать, что получили максимальное представление подшипника и муфты.
5. См. таблица для допуска вала и снабжения жилищем для каждой серии.
6. муфты BB, BB-1K и BB-2K, носить поддержанный и поставленный с тавотом имеют запылиться предохранение от уплотнения
против частиц 0.25mm и сверх, тогда как муфты BB-2GD и BB-2GD-1K, серия BB 5mm более широко чем стандартная, имеют особенные уплотнения губы для эффективной защиты против любой пыли.
7. Стрелка на внутренней гонке показывает направление внутренней гонки включая.
8. Для установки муфты, используйте инструмент прессы соотвествующего диаметра для того чтобы придать даже давление над всей стороной внутренней и наружной гонки.
9. Не бейте молотком или не приложите другой удар к муфте.
10. убеждайтесь что снабжение жилищем имеет достаточную прочность для того чтобы выдержать давление необходимо для установки прессы приспосабливая муфты.
11. температурная амплитуда рабочей температуры: – 30°C к +100°C (советуйте с нами для температуры которая превышает этот ряд).
Технические данные
| Деталь | BB25 |
| Материал | GCr15 |
| Наружный dia. | 52 mm |
| Размер скважины | 25 mm |
| Емкость вращающего момента | 78 Nm |
| Максимальн Overrunning (внутренняя гонка) | 1400 r/min |
| Максимальн Overrunning (наружная гонка) | 2500 r/min |
| Порт | Шанхай; Нинбо |
| Срок поставки | 10-15 дней |
Размеры и емкости
| odel | Вращающий момент Емкость |
Максимальн Overrunning | Вращающий момент сопротивления (n·m) | B | C | D | r | Вес (n) | Давления на подшипник | |||||||
| Внутренняя гонка | Наружная гонка | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Cr | Cor | |||||
| N·m | r/min | r/min | N | N | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0,01 | 0,04 | 11 | 16 | 35 | 15 | 32,6 | 32,45 | 0,6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0,01 | 0,05 | 12 | 17 | 40 | 17 | 36,1 | 36,45 | 0,6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0,014 | 0,055 | 14 | 19 | 47 | 20 | 41,7 | 42,35 | 1 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0,017 | 0,055 | 15 | 20 | 52 | 25 | 47,1 | 47,05 | 1 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0,03 | 0,058 | 16 | 21 | 62 | 30 | 56,6 | 55,6 | 1 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0,034 | 0,06 | 17 | 22 | 72 | 35 | 64 | 64,6 | 1,1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0,04 | 0,08 | 22 | 27 | 80 | 40 | 71 | 71,6 | 1,1 | 400 | 600 | 14500 | 11700 |
Примечание:
Но. модели отметило на внутренней гонке только «k» для обоих «1K» и «2K». (Пример: метка «BB25-K» как для BB25-1K, так и для BB25-2K)
Допуск для вала и снабжения жилищем
| Модель | Dia вала. | Dia снабжения жилищем. | |
| BB15 | BB15-2GD | 15+0.023+0.012 | 35-0.012-0.028 |
| BB17 | BB17-2GD | 17+0.023+0.012 | 40-0.012-0.028 |
| BB20 | BB20-2GD | 20+0.028+0.015 | 47-0.012-0.028 |
| BB25 | BB25-2GD | 25+0.028+0.015 | 52-0.014-0.033 |
| BB30 | BB30-2GD | 30+0.028+0.015 | 62-0.014-0.033 |
| BB35 | BB35-2GD | 35+0.033+0.017 | 72-0.014-0.033 |
| BB40 | BB40-2GD | 40+0.033+0.017 | 80-0.014-0.033 |
| Модель | Dia вала. | Dia снабжения жилищем. | |
| BB15-1K-K | BB15-2GD 1K-K | 15-0.008-0.028 | 35-0.012-0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17-0.008-0.028 | 40-0.012-0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20-0.010-0.031 | 47-0.012-0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25-0.010-0.031 | 52-0.014-0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30-0.010-0.031 | 62-0.014-0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35-0.012-0.037 | 72-0.014-0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40-0.012-0.037 | 80-0.014-0.033 |
| Модель | Dia вала. | Dia снабжения жилищем. |
| BB15-2K-K | 15-0.008-0.028 | 35-0.018-0.002 |
| BB17-2K-K | 17-0.008-0.028 | 40-0.018-0.002 |
| BB20-2K-K | 20-0.010-0.031 | 47-0.022-0.003 |
| BB25-2K-K | 25-0.010-0.031 | 52-0.022-0.003 |
| BB30-2K-K | 30-0.010-0.031 | 62-0.022-0.003 |
| BB35-2K-K | 35-0.012-0.037 | 72-0.025-0.006 |
| BB40-2K-K | 40-0.012-0.037 | 80-0.025-0.006 |
Размеры ключей и шпоночных соединений
| Модель | b2js10 | t1 | t2 | b1js9 | t | Внутренняя гонка Ключ b×h×length |
Наружная гонка Ключ ×length h b'× |
|
| BB15-1K-K | BB15-2GD- 1K-K | 5,0 | 1,9 | 1,2 | — | — | — | — |
| BB15-2K-K | - | 2,0 | 0,6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD- 1K-K | 5,0 | 1,9 | 1,2 | — | — | — | — |
| BB17-2K-K | - | 2,0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD- 1K-K | 6,0 | 2,5 | 1,6 | — | — | — | — |
| BB20-2K-K | - | 3,0 | 1,5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD- 1K-K | 8,0 | 3,6 | 1,5 | — | — | — | — |
| BB25-2K-K | - | 6,0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD- 1K-K | 8,0 | 3,1 | 2,0 | — | — | — | — |
| BB30-2K-K | - | 6,0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD- 1K-K | 10,0 | 3,7 | 2,4 | — | — | — | — |
| BB35-2K-K | - | 8,0 | 2,5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD- 1K-K | 12,0 | 5,0 | 3,3 | — | — | — | — |
| BB40-2K-K | - | 10,0 | 3 | 12x8x22 | 10x6x22 | |||
Примечание:
Размер t2 для BB25-1K-K, BB25-2K-K и BB25-2GD 1K-K мелкие 0,5 mm сравненный к
DIN 6885. 3.
Обрабатывайте шпоночное соединение на вале 0,5 mm глубоко для использования ключа DIN стандартного.
Все другие модели габаритно заменимы с конкурентами.
Смазка
1. В виду того что тавот уже приложен перед доставкой, никакая потребность приложить тавот перед использованием.
2. Если муфта использована со смазкой масла, то смазка масла должна быть приложена внутри блока всегда.
3. Не используйте тавоты или смазки с добавками EP.
Устанавливать пример
