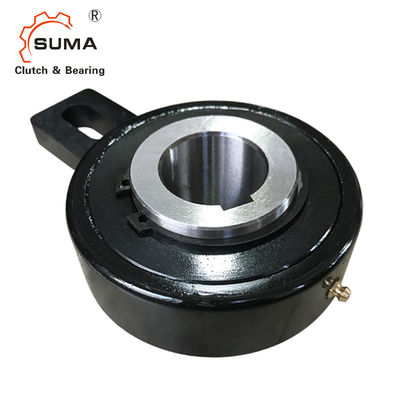

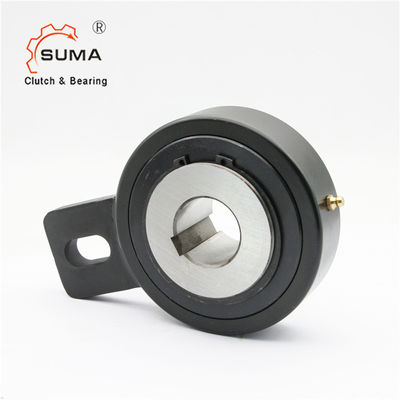

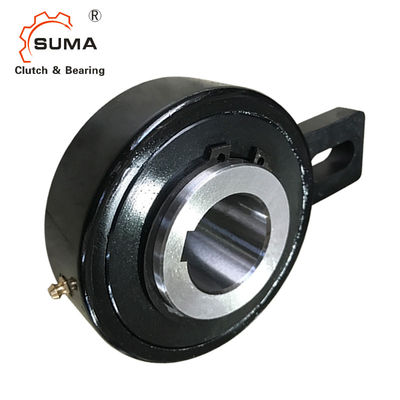

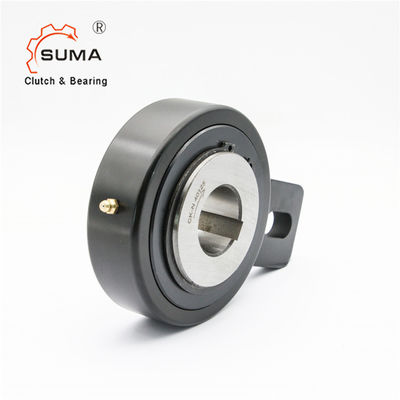

Подшипник муфты кулачка пути муфты одного Backstop транспортера BSEU70-60
Особенности муфты backstop BSEU
Муфта кулачка серии BSEU была развита как дружественная backstopping муфта кулачка. Она имеет конструкцию кулачка и ролика которая это же как более небольшая муфта кулачка серии BS размера. Наружная гонка имеет особенную форму которая совмещает руку вращающего момента предусматривая легкую установку. Эти муфты кулачка погружены пре-смазанный с тавотом и подготавливают для установки. Большая часть часто использовала как backstop в применениях где ограниченный космос доступен.
Размеры и емкости муфты backstop BSEU
Деталь | BSEU70-60 |
Материал | GCr15 |
Dia скважины. | 60 mm |
Наружный dia. | 165 mm |
Ширина | 59 mm |
Емкость вращающего момента | 3140 N.m |
Переливаться через край ограничиваясь скорость | 350 r/min |
Вес | 7,6 kg |
Пакет | Коробка коробки, деревянная коробка или как ваши требования |
Модель | Размер скважины | Вращающий момент Емкость (N·m) |
Максимальный. Переливаться через край (r/min) Внутренняя гонка |
D | D2 | L1 | L | B | F | b | N | E | J | W. МИНУТА | W. Макс | |
Dia (H7) |
Шпоночное соединение | |||||||||||||||
BSEU25-20 | 20 | 6×2.8 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | 0,999 | 0,948 |
BSEU25-25 | 25 | 8×3.3 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | ||
BSEU40-20 | 20 | 6×2.8 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | 3,781 | 3,363 |
BSEU40-25 | 25 | 8×3.3 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU40-30 | 30 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | |||
BSEU40-35 | 35 | 10×3.3 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU40-40 | 40 | 12× 3,3 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU70-45 | 45 | 14×3.8 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | 7,607 | 6,541 |
BSEU70-50 | 50 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | |||
BSEU70-55 | 55 | 16×4.3 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-60 | 60 | 18×4.4 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-65 | 65 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | |||
BSEU70-70 | 70 | 20×4.9 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU90-75 | 75 | 4 700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | 10,046 | 9,265 | |
BSEU90-80 | 80 | 22×5.4 | 4 700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
BSEU90-85 | 85 | 4 700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | |||
BSEU90-90 | 90 | 25×5.4 | 4 700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 |
