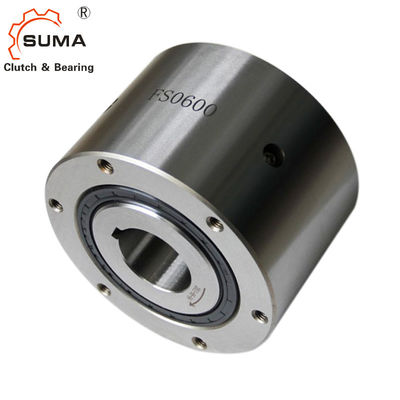

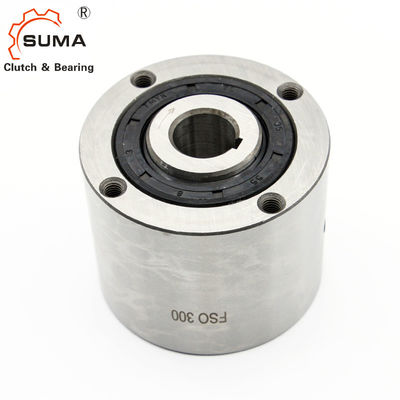

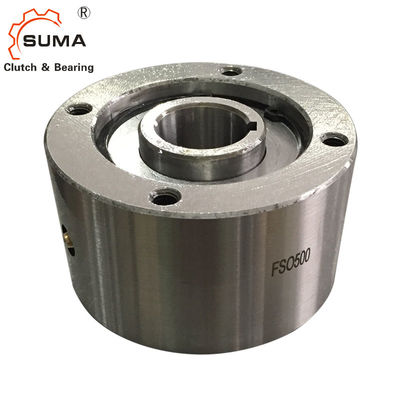

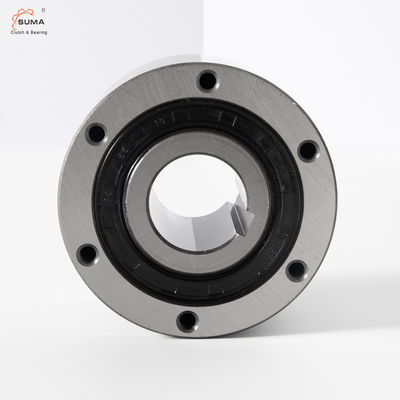

Подшипники подшашки муфты кулачка муфты Backstop пути FSO750 HPI750 одного
Особенности
Типы FSO, FSO-GR, и HPI 750 до 1027 тип подшашки freewheels сдержанное, загерметизированный и носить поддержанный, используя 2 шарикоподшипника.
Смазка
Типы FSO и HPI смазанное масло и уплотнения губы вала пользы стандартные.
Тип FSO-GR смазывает смазанный и может быть оборудован с уплотнениями лабиринта контакта свободными.
Тип HPI специально конструирован для высокоскоростных индексируя применений.
Размеры и емкости
Размер |
Вращающий момент [Nm] |
Переливаться через край скорости [min-1] |
РАЗМЕР [mm] | Смазка | Вес | вращающий момент | |||||||||||||||||
FSO | FS | dH7 - bxh | d4) | B5) | C | D | E | F | G | z | J | K | L | P | f | FSO | HPI | FS | TR | ||||
TKN1) | nmax 2) | nmax 3) | минут-Макс | -0,05 | [kg] | [Ncm] | |||||||||||||||||
750 | 9660 | 1800/650 | 1000/650 | 65-18x11 | 57-87 | 152,4 | 222,25 | 149,2 | 31,7 | 1,6 | 107,74 | 177,8 | 8* | M12 | 25 | 1/2-20 | 49,2 | 1,6 | 222 | 384 | 207 | 38 | 5,08 |
70-20x12 | |||||||||||||||||||||||
75-20x12 | |||||||||||||||||||||||
80-22x14 | |||||||||||||||||||||||
800 | 17940 | 1500/525 | 850/525 | 85-22x14 | 66-112 | 152,4 | 254 | 149,2 | 31,7 | 1,6 | 139,7 | 227 | 8 | M12 | 25 | 1/2-20 | 49,2 | 1,6 | 222 | 444 | 251 | 46 | 7,12 |
80-22x14 | |||||||||||||||||||||||
90-25x14 | |||||||||||||||||||||||
100-28x16 | |||||||||||||||||||||||
110-28x16 | |||||||||||||||||||||||
900 | 24408 | 1350/500 | 700/500 | 100-28x16 | 92-138 | 161,9 | 304,8 | 158,7 | 34,9 | 1,6 | 161,92 | 247,65 | 10 | M16 | 32 | 1/2-20 | 54 | 1,6 | 532 | 473 | 340 | 71 | 8,47 |
110-28x16 | |||||||||||||||||||||||
120-32x18 | |||||||||||||||||||||||
130-32x18 | |||||||||||||||||||||||
1027 | 36612 | 700/375 | 500/375 | 130-32x18 | 125-177 | 168,3 | 381 | 165,1 | 34,9 | 3,2 | 228,6 | 298,45 | 12 | M16 | 32 | 1/2-20 | 54 | 3,2 | 651 | 946 | 473 | 113 | 13,56 |
150-36x20 | |||||||||||||||||||||||
175-45x25 |
ПРИМЕЧАНИЯ
1) T максимальный = 2 раза;
2) внутренняя гонка/наружная гонка
3) внутренняя гонка/наружное уплотнение лабиринта гонки
4) дюйм бурит доступное по запросу
5) только для сверхразмерной скважины
Размер 600 > 50 mm
Размер 700 > 75 mm
*) 6 отверстий поровну размеченных на 60; плюс 2 дополнительн-отверстия на 180; См. инструкции устанавливать и обслуживания
Установка и соединение
