| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | GV45 GV50 |

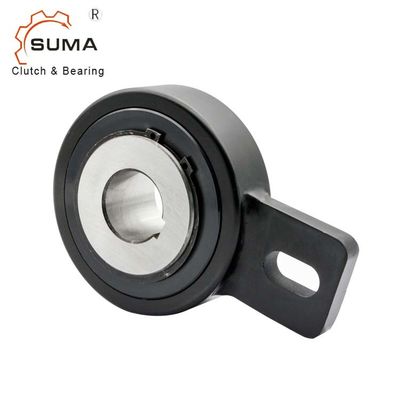

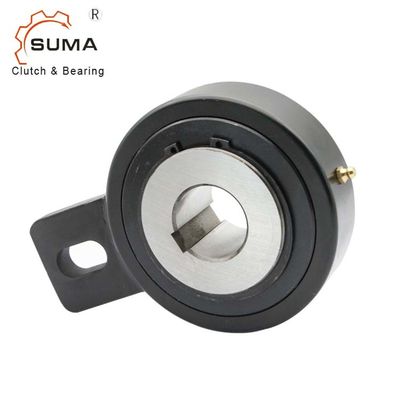

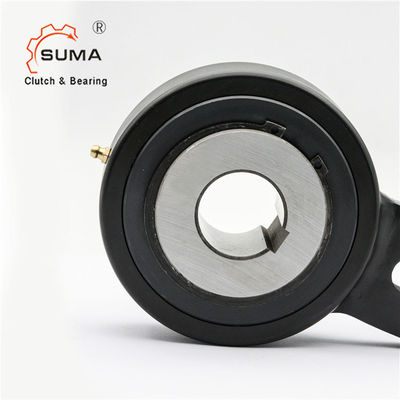

GVG40 40*132*52MM подшипники одной муфты Backstop пути
Особенности
Серия GVG freewheels с клетками подшашек, центризуя между внутренней гонкой и наружной гонкой уносит посредством кустов.
силы вращающего момента переданы от вала внутренней гонке посредством ключа.
Допуск вала должен быть h6.
Когда freewheel использует как не возвращенный прибор, рычаг зафиксированный к наружной гонке быть прослоено между 2 кронштейнами; в противном случае штырь необходимо ввести
в закрепленном петлей отверстии. Запиранный к рамке машины, оно останавливает freewheel вращать
кусты, рычаг необходимо дать некоторое количество зазора для того чтобы учитывать аксиальное перемещение.
freewheel поставляет уже смазанный.
Размеры и емкости
| Модель |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
I2 mm |
I3 mm |
I4 mm |
Вес kg |
Максимальная скорость |
Вращающий момент Nm |
| GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,5 | 400 | 606 |
| GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,4 | 400 | 606 |
| GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,3 | 400 | 606 |
| GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 125 | 2,2 | 400 | 606 |
| GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
| GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,8 | 300 | 1295 |
| GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,7 | 300 | 1295 |
| GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,5 | 300 | 1295 |
| GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6,1 | 250 | 2550 |
| GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5,7 | 250 | 2550 |
| GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10,2 | 200 | 4875 |
| GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9,6 | 200 | 4875 |
DIN 6885 Kyey
2)Максимальная позволенная скорость
