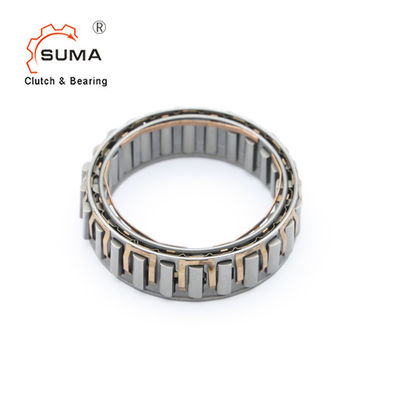

Переливаться через край серии GP4445A GP схватывает один путь нося подшашку
Краткое введение
Серия GP… клетка с элементами контакта бежать как freewheel на гонках главным образом измеренных в дюймах.
Более небольшие размеры и высокое предложение вращающего момента передачи некоторые интересные решения технических и стоимости сбережений.
Приспособление множественных клеток бок о бок увеличивает вращающие моменты.
Необходимо установить один или два подшипник рядом с freewheel так, что наружная гонка сможет вращать централизованно к внутренней гонке.
Когда подвергают механической обработке сползая гонку в местах или на валах, следующие спецификации
1) быть придержано до 60/62 твердостей поверхности HRC
2) 1 mm минимальной глубины закалять после молоть
3) обеспечьте концентрическое вращение гонок
4) смазка соответствующая для применения.
Размеры и емкости
Размер | Вращающий момент | Переливаться через край скорости [min-1] |
Øa + 0 008 - 0 005 |
Øc ± 0 013 |
Космос подшашки | emin | Ødmin | Øbmax | Количество зажимов | Количество подшашек | Вес | |
TKN 1[Nm] | nimax 2 | Namax 2 | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
GP2222G | 63 | 8600 | 4300 | 22,225 | 38,885 | 8,33 | 10 | 50 | 15 | - | 12 | 0,03 |
GP2776 | 119 | 6900 | 3400 | 27,762 | 44,422 | 8,33 | 13,5 | 58 | 18 | - | 14 | 0,055 |
GP3034 | 124 | 6300 | 3100 | 30,34 | 47 | 8,33 | 13,5 | 62 | 20 | - | 14 | 0,06 |
GP3175 (3C) | 159 | 6000 | 3000 | 31,75 | 48,41 | 8,33 | 13,5 | 63 | 24 | 3 | 16 | 0,06 |
GP3809A | 275 | 5000 | 2500 | 38,092 | 54,752 | 8,33 | 16 | 71 | 29 | - | 18 | 0,085 |
GP4127 (3C) | 224 | 4600 | 2300 | 41,275 | 57,935 | 8,33 | 13,5 | 75 | 32 | 3 | 18 | 0,09 |
GP4445A | 363 | 4300 | 2100 | 44,45 | 61,11 | 8,33 | 16 | 79 | 34 | - | 20 | 0,095 |
GP4972 (4C) | 306 | 3800 | 1900 | 49,721 | 66,381 | 8,33 | 13,5 | 86 | 38 | 4 | 22 | 0,1 |
GP5476A | 525 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 16 | 92 | 42 | - | 24 | 0,11 |
GP5476A (4C) | 525 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 16 | 92 | 42 | 4 | 24 | 0,13 |
GP5476B (4C) | 769 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 21 | 92 | 42 | 4 | 24 | 0,18 |
GP5476C (4C) | 990 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 25,4 | 92 | 42 | 4 | 24 | 0,2 |
GP5776A | 604 | 3300 | 1600 | 57,76 | 74,42 | 8,33 | 16 | 98 | 44 | - | 26 | 0,11 |
GP6334B | 806 | 3000 | 1500 | 63,34 | 80 | 8,33 | 21 | 104 | 50 | - | 26 | 0,175 |
GP7221 (5C) | 675 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 13,5 | 115 | 56 | 5 | 30 | 0,14 |
GP7221B | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 21 | 115 | 56 | - | 30 | 0,185 |
GP7221B (5C) | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 21 | 115 | 56 | 5 | 30 | 0,21 |
GP7969C (5C) | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8,33 | 25,4 | 124 | 61 | 5 | 34 | 0,28 |
GP8334C | 2055 | 2300 | 1100 | 83,34 | 100 | 8,33 | 25,4 | 132 | 65 | - | 34 | 0,27 |
GP8729A | 1250 | 2200 | 1100 | 87,29 | 103,96 | 8,33 | 16 | 134 | 67 | - | 34 | 0,165 |
GP10323A (3C) * | 1612 | 1800 | 900 | 103,231 ** | 119,891 | 8,33 | 16 | 155 | 80 | 3 | 40 | 0,205 |
GP12334C* | 4800 | 1500 | 750 | 123,34 ** | 140 | 8,33 | 25,4 | 184 | 96 | - | 50 | 0,4 |
GP12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142,88 | 9,5 | 25,4 | 196 | 96 | 11 | 44 | 0,4 |
