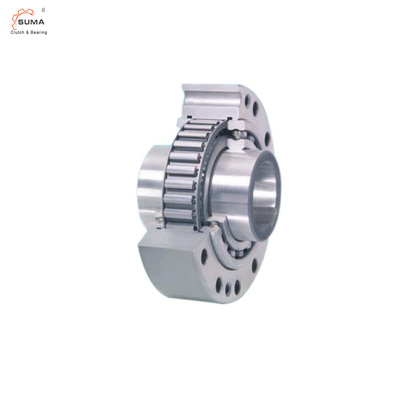

Особенность FBO Freewheel муфта Backstop
для собрания с соединяющими деталями
с подшашками, доступными в 5 типах
Особенности
Основной Freewheels FBO подшашка freewheels с шарикоподшипниками, который нужно собрать с соединяющими деталями клиента. Freewheels особенно соответствующая для установки в снабжения жилищем со смазкой и уплотнениями масла. Freewheels FBO используйте как:
Backstops
Муфты Overrrunning
Индицирование Freewheels
В дополнение к стандартному типу, 4 других типа доступны на жизнь сверхсрочной службы и
индексировать точность. Номинальные вращающие моменты до 160 000 Nm. Скважины до 300 mm. Много стандартных скважин доступны.
индексировать точность. Номинальные вращающие моменты до 25 000 Nm. Скважины до 155 mm. Много стандартных скважин доступны.
Размер и емкость FBO Freewheel муфта Backstop
Freewheel размер | Тип |
Вращающий момент MN Nm |
Максимальная скорость Внутреннее кольцо заскоки min-1 |
Наружное кольцо/ заскоки min-1 |
Тип |
Вращающий момент MN Nm |
Максимальная скорость Внутреннее кольцо/ заскоки min-1 |
Наружное кольцо заскоки min-1 |
Тип |
Вращающий момент MN Nm |
Старт подшашки на внутреннее скорость min-1 кольца |
Максимальная скорость Внутреннее кольцо/ заскоки min-1 |
Наружное кольцо управляет min-1 | Тип |
Вращающий момент MN Nm |
Старт подшашки на наружную скорость min-1 кольца |
Максимальная скорость Наружное кольцо заскоки min-1 |
Внутреннее кольцо управляет min-1 | Тип |
Вращающий момент MN Nm |
FBO37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | CZ | 110 | 850 | 3 000 | 340 | SFP | 120 | |||||
FBO44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 | CZ | 180 | 800 | 2 600 | 320 | SFP | 180 |
FBO57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 | 560 | SFP | 310 |
FBO72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 | 488 | SFP | 630 |
FBO82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 | SFZ | 1 700 | 1 450 | 1 600 | 580 | SFP | 750 |
FBO 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 | SFZ | 2 500 | 1 300 | 1 350 | 520 | SFP | 1 250 |
FBO 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 | SFZ | 5 000 | 1 200 | 1 200 | 480 | SFP | 3 100 |
FBO 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 | SFZ | 10 000 | 950 | 1 150 | 380 | SFP | 6 300 |
FBO 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 | SFZ | 20 000 | 680 | 900 | 272 | SFP | 12 500 |
FBO 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | SX | 40 000 | 210 | 510 | 84 | SFZ | 37 500 | 600 | 750 | 240 | SFP | 25 000 |
FBO 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | ||||||||||||
FBO 440 | SF | 160000 | 400 | 550 | SFT | 160000 | 400 | 550 |
Freewheel размер | mm | mm |
Скважина d Стандарт mm mm |
mm | максимальный mm |
B mm |
C1 *** mm |
C2 *** mm |
C3 *** mm |
D mm |
E mm |
F mm |
G ** |
L mm |
T mm |
Z ** | Вес kg | |
FBO 37 | 14 | 16 | 18 | 20 | 22* | 22* | 25 | 3,7 | 4,3 | 85 | 30 | 55 | M 6 | 48 | 70 | 6 | 0,9 | |
FBO 44 | 20 | 22 | 25* | 25* | 25 | 3,7 | 4,7 | 4,4 | 95 | 35 | 62 | M 6 | 50 | 80 | 8 | 1,3 | ||
FBO 57 | 25 | 28 | 30 | 32* | 32* | 30 | 4,2 | 7,7 | 7,4 | 110 | 45 | 75 | M 8 | 65 | 95 | 8 | 1,9 | |
FBO 72 | 35 | 38 | 40 | 42* | 42* | 38 | 3,7 | 4,9 | 4,4 | 132 | 55 | 90 | M 8 | 74 | 115 | 12 | 3,5 | |
FBO 82 | 35 | 40 | 45 | 50* | 50* | 40 | 6,6 | 6,6 | 6,6 | 145 | 65 | 100 | M 10 | 75 | 125 | 12 | 4,0 | |
FBO 107 | 50 | 55 | 60 | 65* | 65* | 45 | 8,1 | 8,1 | 8,1 | 170 | 80 | 125 | M 10 | 90 | 150 | 12 | 7,7 | |
FBO 127 | 50 | 60 | 70 | 75* | 75* | 68 | 6,9 | 7,9 | 6,9 | 200 | 95 | 145 | M 12 | 112 | 180 | 12 | 13,3 | |
FBO 140 | 65 | 75 | 80 | 90 | 95* | 68 | 19,1 | 20,1 | 19,1 | 250 | 120 | 180 | M 16 | 150 | 225 | 12 | 31,5 | |
FBO 200 | 110 | 120 | 120 | 85 | 14,1 | 15,1 | 14,1 | 320 | 160 | 240 | M 16 | 160 | 288 | 16 | 46,5 | |||
FBO 270 | 140 | 150 | 100 | 22,5 | 22,5 | 22,5 | 420 | 200 | 310 | M 20 | 212 | 370 | 18 | 105,0 | ||||
FBO 340 | 180 | 240 | 125 | 25,6 | 497 | 300 | 380 | M 20 | 265 | 450 | 24 | 190,0 | ||||||
FBO 440 | 220 | 300 | 150 | 34,1 | 627 | 380 | 480 | M 30 | 315 | 560 | 24 | 360,0 |
Пример применения
Основной Freewheel FBO 127 SF как переливаясь через край муфта между приводом ползучести и главным приводом смесителя цемента. В случае деятельности ползучести, наружное кольцо управляется соединением вала. Freewheel работы в управлять деятельностью - ation и приводы блок на малой скорости через главную коробку передач. В нормальном функционировании (freewheel - деятельность ing), внутренние заскоки кольца и
привод ползучести автоматически отключен. Freewheel подключает со смазкой масла главной коробки передач и не требует никакого особенного обслуживания. Расположение уплотнений между freewheel и коробка главной передачи выгодна. В нормальном функционировании (вольной деятельности), это на остановке и следовательно производит отсутствие дополнительного frictionrelated повышение температуры.
Установка
Соединяющие детали клиента центризованы на диаметре f шарикоподшипника внешнем и собраны через наружное кольцо. Допуск вала должен быть ISO h6 или j6 и допуск пилотного диаметра f соединяющей детали должны быть ISO H7 или J7. Центризуя глубиной c необходимо наблюдать.
Смазка
Смазку масла определенного качества необходимо предусмотреть.
Пример для приказывать
Freewheel размер FBO 72, тип с P-молоть
и скважина 38 mm:
• FBO 72 SFP, d = 38 mm
