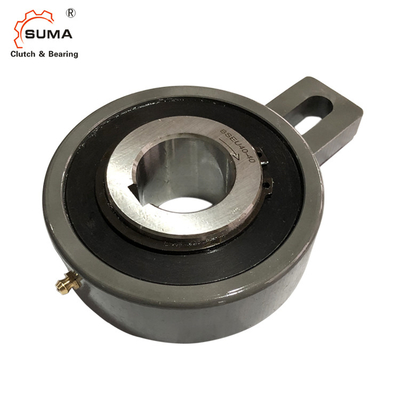

Подшипники муфты пути BSEU90-90 одно для ковшового элеватора
Особенности
Муфта кулачка серии BSEU была развита как европейская муфта кулачка Backstopping стиля которая имеет легкое использование. Она имеет конструкцию кулачка & ролика что ролик работает как подшипник такие же как небольшая муфта кулачка серии BS размера.
Требуют наружной гонки имеет особенную форму которая была совмещена руке вращающего момента, настолько только останавливая вращение.
Вы можете выбрать правильную модель от различного бурите размер от 20 mm до 90 mm в каждых 5 mm. Backstopping для лифта страны или еды транспортируя транспортер который использован в фабрике рекомендация.
Размеры и емкости
Деталь | BSEU90-90 |
Материал | GCr15 |
Dia скважины. | 90 mm |
Наружный dia. | 190 mm |
Ширина | 63 mm |
Емкость вращающего момента | 4700 N.m |
Переливаться через край ограничиваясь скорость | 250 r/min |
Вес | 9.265-10.046 kg |
Пакет | Коробка коробки, деревянная коробка или как ваши требования |
Модель | Размер скважины | Вращающий момент Емкость (N·m) |
Максимальный. Переливаться через край (r/min) Внутренняя гонка |
D | D2 | L1 | L | B | F | b | N | E | J | W. МИНУТА | W. Макс | |
Dia (H7) |
Шпоночное соединение | |||||||||||||||
BSEU25-20 | 20 | 6×2.8 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | 0,999 | 0,948 |
BSEU25-25 | 25 | 8×3.3 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | ||
BSEU40-20 | 20 | 6×2.8 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | 3,781 | 3,363 |
BSEU40-25 | 25 | 8×3.3 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU40-30 | 30 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | |||
BSEU40-35 | 35 | 10×3.3 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU40-40 | 40 | 12× 3,3 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU70-45 | 45 | 14×3.8 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | 7,607 | 6,541 |
BSEU70-50 | 50 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | |||
BSEU70-55 | 55 | 16×4.3 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-60 | 60 | 18×4.4 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-65 | 65 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | |||
BSEU70-70 | 70 | 20×4.9 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU90-75 | 75 | 4 700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | 10,046 | 9,265 | |
BSEU90-80 | 80 | 22×5.4 | 4 700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
BSEU90-85 | 85 | 4 700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | |||
BSEU90-90 | 90 | 25×5.4 | 4 700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 |
