Место происхождения | Китай |
Фирменное наименование | SUMA |
Сертификация | ISO SGS |
Номер модели | GV90 GV100 GV110 |

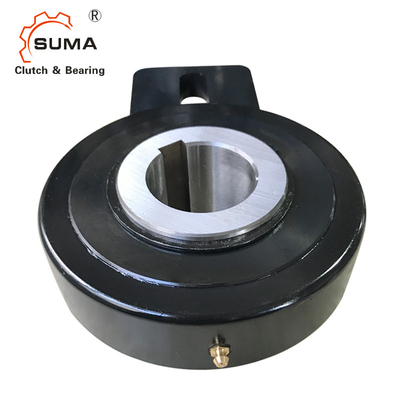

GV90 GV100 GV110 Подшипники муфты обратного хода ковшового элеватора Односторонние
Характеристики муфты обратного хода GV
Обгонные муфты серии ГВ - с роликами, центрирование между внутренней и внешней обоймой осуществляется с помощью втулок.
крутящие усилия передаются с вала на внутреннюю обойму с помощью шпонки.
допуск вала должен быть h6.
Когда обгонная муфта используется как невозвратное устройство, рычаг, прикрепленный к наружному кольцу, должен быть зажат между двумя скобами;в противном случае необходимо вставить штифт в петлевом отверстии.Когда он закреплен на раме машины, он останавливает вращение свободного колеса.
Если обгонная муфта используется в качестве прерывистой подачи, рычаг должен быть прикреплен вдоль, используя отверстие для толкателя или подобное приспособление.В любом случае, чтобы не перегружать втулки, рычаг должен иметь определенный зазор для обеспечения осевого перемещения.
муфта свободного хода поставляется уже смазанной
Размеры и вместимость
Модель |
dH7 мм |
Д мм |
л мм |
Б1 мм |
л1 мм |
б2 мм |
я2 мм |
я3 мм |
я4 мм |
Масса Кг |
Максимальная скорость |
Крутящий момент Нм |
Крутящий момент, Нм |
ГВ20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1,3 | 450 | 275 | 0,2 |
ГВ25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1,3 | 450 | 275 | 0,2 |
ГВ30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3,5 | 320 | 1250 | 1,2 |
ГВ35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1,2 |
ГВ40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1,2 |
ГВ45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,8 | 300 | 2180 | 2.2 |
ГВ50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
ГВ55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
ГВ60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,5 | 300 | 2180 | 2.2 |
ГВ70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
ГВ80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8,7 | 200 | 2930 | 3,5 |
ГВ90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24,5 | 150 | 7250 | 3,5 |
ГВ100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23,5 | 150 | 7250 | 3,5 |
ГВ110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22,5 | 150 | 7250 | 3,5 |
ГВ120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6,0 |
1) Тмакс: 2х Тн
Кайей DIN 6885
2)Максимально допустимая скорость
