GVG35 GVG 35 Односторонний сцепление Задняя сторона сцепления Спруг Сцепление Подшипники 606Nm
Особенности заднего сцепления GVG35
ГВГ-серия свободных колес с клетками для распыливания, центрирование между внутренней гонкой и внешней гонкой осуществляется с помощью кустарников.
силы крутящего момента передаются от вала к внутренней колее с помощью ключа.
Толерантность вала должна быть h6.
Когда свободное колесо используется в качестве устройства без возврата, рычаг, прикрепленный к внешнему колесу, должен быть помещен между двумя скобками; в противном случае должен быть введен штифт.
Когда он заперт в раму машины, он останавливает свободное колесо вращения
в кустах рычаг должен иметь определенный просвет, чтобы позволить осевое движение.
Беспило поставляется уже смазанным.
Размеры и вместимость заднего сцепления GVG35
| Модель |
dH7
мм
|
D
мм
|
Л
мм
|
В1
мм
|
Л1
мм
|
b2
мм
|
Я...2
мм
|
Я...3
мм
|
Я...4
мм
|
Вес
в кг
|
Максимальная скорость |
Крутящий момент
Nm
|
| GVG20 |
20 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
113 |
2.5 |
400 |
606 |
| GVG25 |
25 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
113 |
2.4 |
400 |
606 |
| GVG30 |
30 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
113 |
2.3 |
400 |
606 |
| GVG35 |
35 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
125 |
2.2 |
400 |
606 |
| GVG40 |
40 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
4 |
300 |
1295 |
| GVG45 |
45 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
3.8 |
300 |
1295 |
| GVG50 |
50 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
3.7 |
300 |
1295 |
| GVG55 |
55 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
3.5 |
300 |
1295 |
| GVG60 |
60 |
161 |
54 |
70 |
15 |
18 |
35 |
10 |
140 |
6.1 |
250 |
2550 |
| GVG70 |
70 |
161 |
54 |
70 |
15 |
18 |
35 |
10 |
140 |
5.7 |
250 |
2550 |
| GVG80 |
80 |
190 |
70 |
70 |
20 |
25 |
45 |
15 |
165 |
10.2 |
200 |
4875 |
| GVG90 |
90 |
190 |
70 |
70 |
20 |
25 |
45 |
15 |
165 |
9.6 |
200 |
4875 |
1)Tmax: 2x Tn
Kyey DIN 6885
2) Максимально допустимая скорость

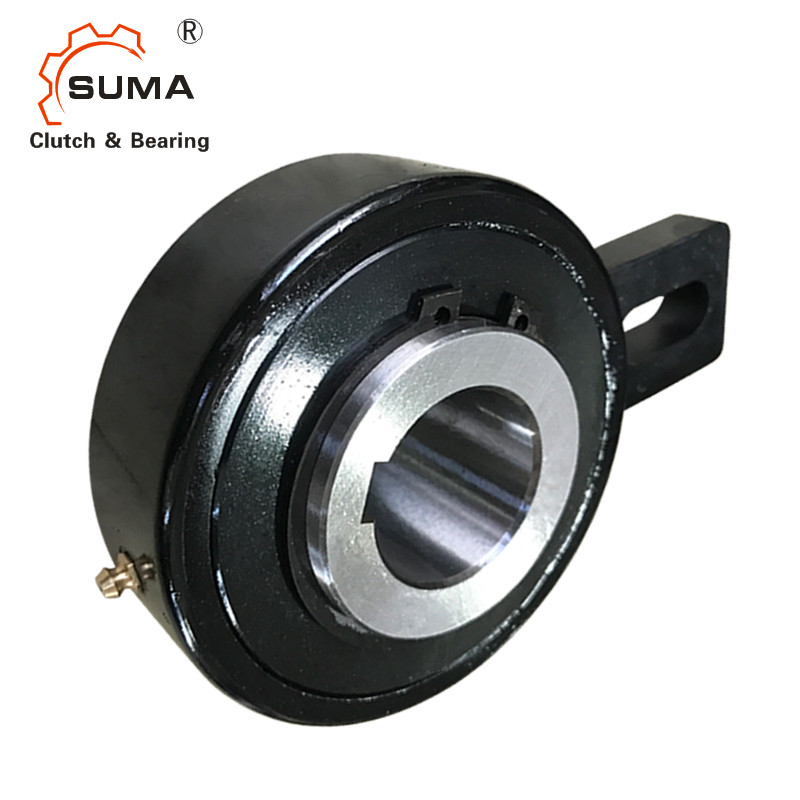

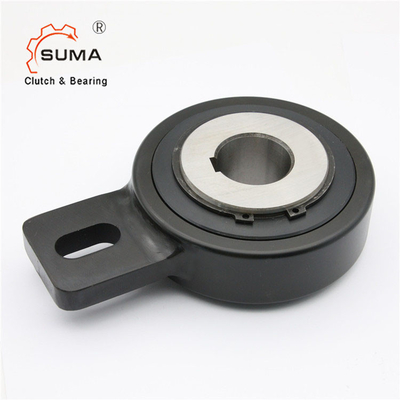

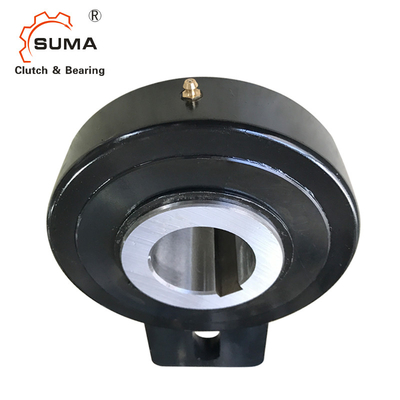

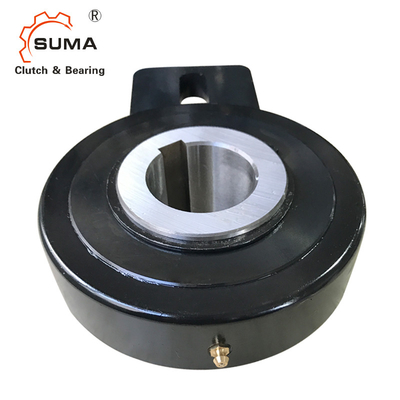

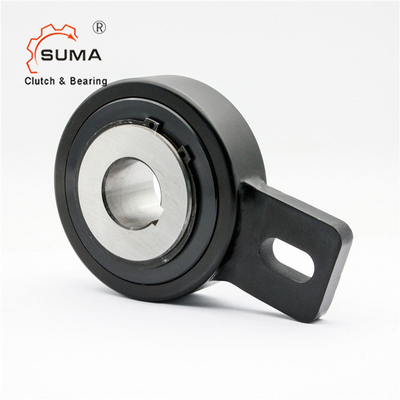

Фотографии сцепления GVG35
