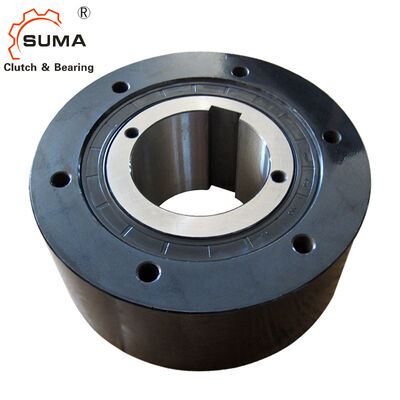

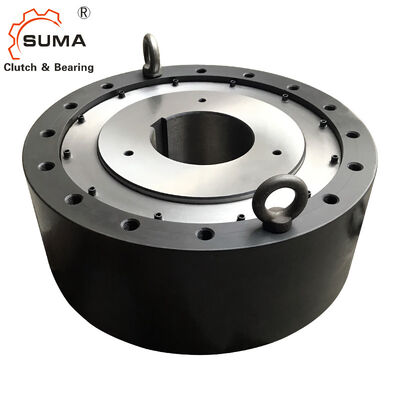

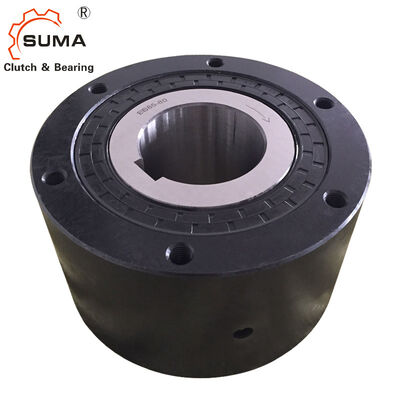

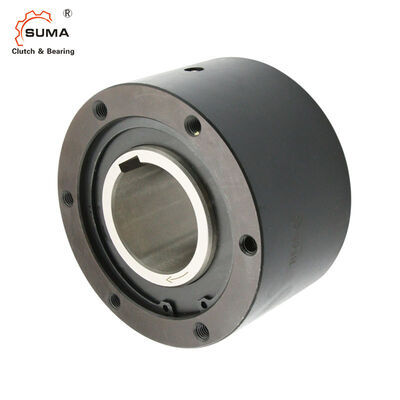

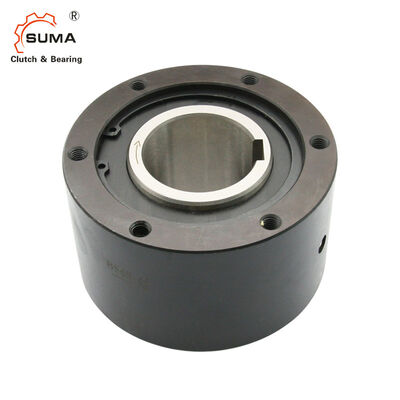

BS425 BS450 980000Нм муфта свободного хода для цементного завода

         BS425 BS450 980000Нм Муфта свободного хода для цементного завода

Особенности

  Кулачковые муфты серии BS предназначены для применений, где необходимо предотвратить обратное вращение вала конвейера на низкой скорости (предохранительная муфта).

1. Для предотвращения вращения в обратном направлении на низких скоростях на конвейерах или насосах.
2. Перед установкой убедитесь, что направление вращения внутреннего кольца кулачковой муфты BS (обозначено стрелкой на внутреннем

кольце) совпадает с направлением вращения конвейера.
3. Надежно закрепите реактивную тягу на кулачковой муфте BS болтами прочности 10.9 или выше. Убедитесь, что контакт между

поверхностью реактивной тяги и боковой стороной наружного кольца ровный и без пыли.

Размеры и характеристики

4. Рекомендуемый допуск вала h7 или h8.
5. При установке кулачковой муфты BS на вал прикладывайте усилие только к внутреннему кольцу. Не ударяйте по внутреннему кольцу напрямую

молотком и не прилагайте усилий к наружному кольцу, пылезащитному уплотнению или пылезащитной пластине.
6. Всегда используйте прямой шпонку для установки на вал, а затем закрепите кулачковую муфту BS на валу с помощью торцевой пластины. Никогда не используйте

коническую шпонку.
7. При установке моделей выше BS160 (типы с пластической смазкой) поместите одну из четырех масляных пробок
в нижнее положение. Это позволит легко слить смазку для очистки.
8. Во время вращения вала конец реактивной тяги будет в некоторой степени раскачиваться в направлении вращения. Поддерживайте конец реактивной тяги

только в направлении вращения, но убедитесь, что ему предоставлена некоторая свобода раскачивания. Если конец реактивной тяги надежно закреплен

(см. схему установки), внутренность муфты будет скручиваться, что может привести к повреждению компонентов.
9. Для моделей BS30-BS200 достаточно одной реактивной тяги с одной стороны, но для моделей 220-BS450 используйте две реактивные тяги, по одной

с каждой стороны. Устанавливайте реактивные тяги равномерно, чтобы сила передавалась через центр муфты.
10. Реактивные тяги для кулачковой муфты BS стандартизированы.
