Подшашка SGS FXM120-50SX/H75 GCr15 поднять переливаться через край подшипник муфты

Основная информация
Место происхождения: Китай
Фирменное наименование: SUMA
Сертификация: ISO SGS
Номер модели: FXM120-50SX/H75
Количество мин заказа: 1 ПК
Цена: USD298-USD360 PER PIECE
Упаковывая детали: Коробка коробки/деревянная коробка
Время доставки: 7-15 дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, PayPal
Поставка способности: 1000 ПК в месяц
Название продукта: Переливаться через край муфта Материал: Носить стальное GCr15
Ряд скважины: 60-95mm Вращающий момент: 7700Nm
Скорость вращения: 4000rpm Наружный Dia.: 210mm
OEM: примите Вал Tolearance: ISO h6 или j6
Высокий свет:

SGS поднимает переливаться через край подшипник муфты

,

Переливаться через край GCr15 схватывает носить

,

Муфта подшашки пути GCr15 одно

Подшашка FXM120-50SX/H75 поднимает переливаться через край муфта нося один путь

Особенности переливаться через край подшипник муфты





Старт x подшашки

  Интегрированный Freewheels FXM оборудуйте со стартом x. подшашки. Старт x подшашки использован для backstops и муфт переливаться через край, при условии, что в вольной деятельности внутреннее кольцо вращает на высокой скорости и обеспечивает с переливаться через край муфты что управляя деятельность проведена на малой скорости. В вольной деятельности, маховая сила FC причиняет подшашку поднять от наружного следа. В этом работая государстве, freewheel работы свободные от носк, т.е. с неограниченным сроком службы.





Технические данные переливаться через край подшипник муфты

Деталь FXM120-50SX/H75
Материал GCr15
Dia скважины. 60-90 mm
Наружный dia. 210 mm
Ширина 70 mm
Емкость вращающего момента 7700 N.m
Вес 12,7 kg
Пакет Коробка коробки, деревянная коробка или как ваши требования

Размеры и емкости







Тип
d B D E F G J L P T U V W Z ** Вес
  mm
mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm kg
FXM 31 -17 20*           20* 17 25 85 41 55 M6 31 24 1,0 70 15 6 21 6 0,8
FXM 38 -17 25*           25* 17 25 90 48 62 M6 38 24 1,0 75 15 6 21 6 0,9
FXM 46 -25 25           30 25 35 95 56 70 M6 46 35 1,0 82 15 6 21 6 1,3
FXM 51 -25 25 30 35       36 25 35 105 62 75 M6 51 35 1,0 90 15 6 21 6 1,7
FXM 56 -25 35           40 25 35 110 66 80 M6 56 35 1,0 96 15 6 21 8 1,8
FXM 61 -19 30 35 40       45* 19 27 120 74 85 M8 61 25 1,0 105 15 6 21 6 1,8
FXM 66 -25 35 40 45       48* 25 35 132 82 90 M8 66 35 1,0 115 15 8 23 8 2,8
FXM 76 -25 45 55         60* 25 35 140 92 100 M8 76 35 1,0 125 15 8 23 8 3,1
FXM 86 -25 40 45 50 60 65   70* 25 40 150 102 110 M8 86 40 1,0 132 15 8 23 8 4,2
FXM 101 -25 55 70         80* 25 50 175 117 125 M10 101 50 1,0 155 20 8 28 8 6,9
FXM 85 -40 45 50 60 65     65 40 50 175 102 125 M10 85 60 1,0 155 20 8 28 8 7,4
FXM 100 -40 45 50 55 60 70 75 80* 40 50 190 130 140 M10 100 60 1,5 165 25 10 35 12 8,8
FXM 120 -50 60 65 70 75 80 95 95 50 60 210 150 160 M10 120 70 1,5 185 25 10 35 12 12,7
FXM 140 -50 65 90 100 110     110 50 70 245 170 180 M12 140 70 2,0 218 25 12 35 12 19,8
FXM 170 -63 70 85 90 100 120   130 63 80 290 200 210 M16 170 80 2,0 258 28 12 38 12 33,0
FXM 200 -63 130           155 63 80 310 230 240 M16 200 80 2,0 278 32 12 42 12 32,0
FXM 240 до 63             185 63 80 400 280 310 M20 240 90 2,0 360 48 15 60 12 60,0
FXM 240 до 96             185 96 125 420 280 310 M24 240 120 2,0 370 48 18 60 16 95,0
FXM 260 до 63             205 63 80 430 300 330 M20 260 105 2,0 380 48 18 60 16 75,0
FXM 290 до 70             230 70 80 460 330 360 M20 290 105 2,0 410 48 18 60 16 90,0
FXM 290 до 96             230 96 110 460 330 360 M20 290 120 2,0 410 48 18 60 16 91,0
FXM 310 до 70             240 70 125 497 360 380 M20 310 110 3,0 450 48 18 60 24 135,0
FXM 310 до 96             240 96 125 497 360 380 M20 310 120 3,0 450 48 18 60 24 145,0
FXM 320 до 70             250 70 80 490 360 390 M24 320 105 3,0 440 55 20 68 16 105,0
FXM 360 до 100             280 100 120 540 400 430 M24 360 125 3,0 500 55 20 68 24 170,0
FXM 410 до 100             320 100 120 630 460 480 M24 410 125 3,0 560 55 20 68 24 245,0
FXM 2410 до 100             320 200 220 630 460 480 M30 410 220 3,0 560 55 20 68 24 440,0



Интегрированный Freewheels FXM подшашка freewheels без поддержки подшипника и со стартом x. подшашки. Старт x подшашки обеспечивает носке свободную вольную деятельность когда внутреннее кольцо вращает на высокой скорости. Freewheels FXM используйте как:

Backstops

Переливаться через край муфты

для применений с быстрым ходом freewheel деятельность ing и при использовании как переливаясь через край муфта с низкоскоростной управляя деятельностью. Номинальные вращающие моменты до 888 000 Nm. Скважины до 460 mm. Много стандартных скважин доступны.



Примечания:

Максимальный передающийся вращающий момент 2 раза определенный номинальный вращающий момент.

Теоретический номинальный вращающий момент применяется только для идеальной концентричности между внутренним и наружным кольцом. На практике, концентричность повлияна на нося игрой и неточности центрирования ржут bouring части.

После этого номинальные вращающие моменты определенные в таблице применяются, пока учитывая существующие бегут вне (T.I.R.). Более высокие скорости по требованию.

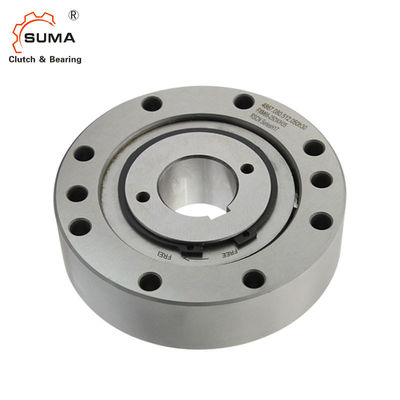

Изображения переливаться через край подшипник муфты

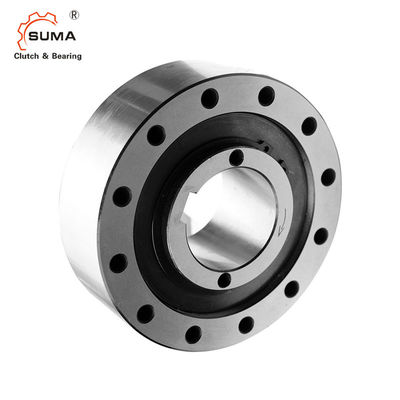

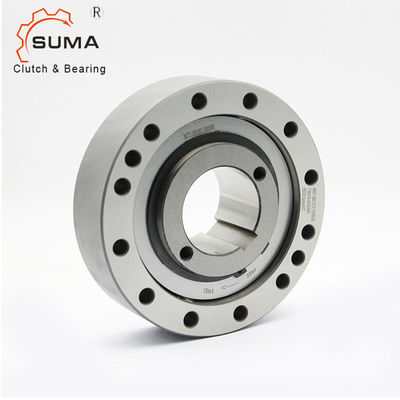

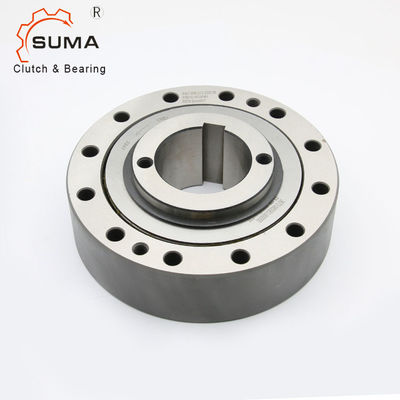

Подшашка SGS FXM120-50SX/H75 GCr15 поднять переливаться через край подшипник муфты 1





Контактная информация
Ellen Zhang

Номер телефона : 86-18068536660

WhatsApp : +8618068536660
