| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | SUMA |
| Сертификация: | ISO SGS |
| Номер модели: | PB10 |
| Количество мин заказа: | 1 |
| Цена: | USD130-USD160 PER PIECE |
| Упаковывая детали: | Коробка коробки/деревянная коробка |
| Время доставки: | 7-15 дней |
| Условия оплаты: | L/C, D/A, D/P, T/T, западное соединение, PayPal |
| Поставка способности: | 1000pcs в месяц |
| Название продукта: | Муфта кулачка нося PB10 | Поддержанный носить: | Да |
|---|---|---|---|
| Материал: | Носить стальное GCr15 | РАЗМЕР: | 31.5*95*92mm |
| Гарантия: | 1 год | Пакет: | Коробка коробки/деревянная коробка |
| Вес: | 2.5Kg | OEM: | примите |
| Высокий свет: | Муфта подшашки пути кулачка одного,Муфта подшашки пути PB10 одно,Кулачок муфты PB10 |
||

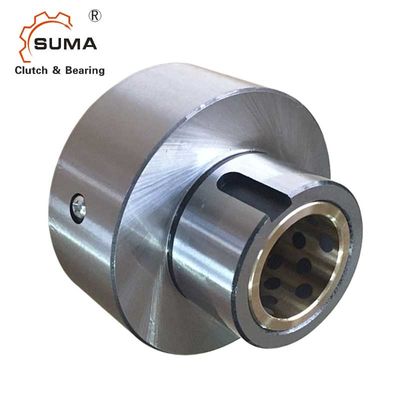

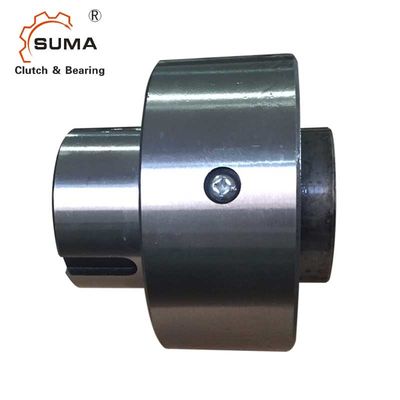

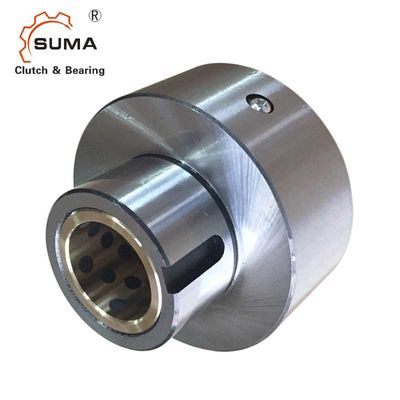

Муфта подшашки пути PB10 одно
Установка и использование
1. Concentricities внутренней гонки и наружная гонка поддержаны простым подшипником устроенным между наружной гонкой и валом. Радиальная нагрузка которая работает на наружной гонке также поддержана этим простым подшипником. Вал должен поэтому быть расширенн через конец гонки муфты наружный.
2. Не используйте муфту кулачка серии PB как соединение. Используйте с гибким сцеплением соединяя 2 вала.
3. Определите право (RH) или выведенный осмотренный привод внутренней гонки руки (LH) от конца отмеченного стрелкой в иллюстрации выше. Проверите если вращение муфты правильно перед быть стычкой.
4. Для индексировать пользу, смазка масла порекомендована.
5. Ключевой быть использованным быть в соответствии с JIS B1301-1959
6. Толкните нагрузку быть поддержано другими приборами, не муфтой кулачка.
7. Скважина управляемого члена, как цепное колесо на гонке муфты наружной, должна встретить допуск H6 или H7 стандарта JIS.
Размеры и емкости
| Модель | Максимальный. Переливаться через край (r/min) |
Размер скважины | B |
C h7 |
D |
E |
F |
Наружная гонка Шпоночное соединение |
Вес (kg) |
|||||
| Внутренняя гонка | Наружная гонка | Dia. (J7) |
Шпоночное соединение | G | K | L | ||||||||
| PB 3 | 1 800 | 900 | 10 | 4x1.5 | 50 | 50 | 23 | 22 | 25 | 21 | 25,7 | 4* 2,5 | 16 | 0,23 |
| PB 5 | 1 800 | 900 | 16 | 5x2 | 70 | 60 | 32 | 32 | 35 | 25 | 38,8 | 5* 3,0 | 20 | 0,58 |
| PB 6 | 1 500 | 800 | 20 | 5x2 | 82 | 73 | 38 | 38 | 37 | 33 | 41 | 5* 3,0 | 27 | 1,1 |
| PB 8 | 1 200 | 650 | 25 | 7x3 | 85 | 83 | 45 | 40 | 45 | 33 | 42 | 7* 4,0 | 27 | 1,6 |
| PB 10 | 1 000 | 400 | 31,5 | 10x3.5 | 92 | 95 | 60 | 41 | 56 | 37 | 44 | 10 *4.5 | 28 | 2,5 |
| PB 12 | 800 | 300 | 40 | 10x3.5 | 100 | 113 | 65 | 50 | 66 | 37 | 52,6 | 10 *4.5 | 29 | 3,6 |
| PB 14 | 700 | 300 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57,3 | 12 *4.5 | 30 | 6,0 |
Установка и соединение
Изображения
