Подшипник муфты кулачка
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | KI164 |

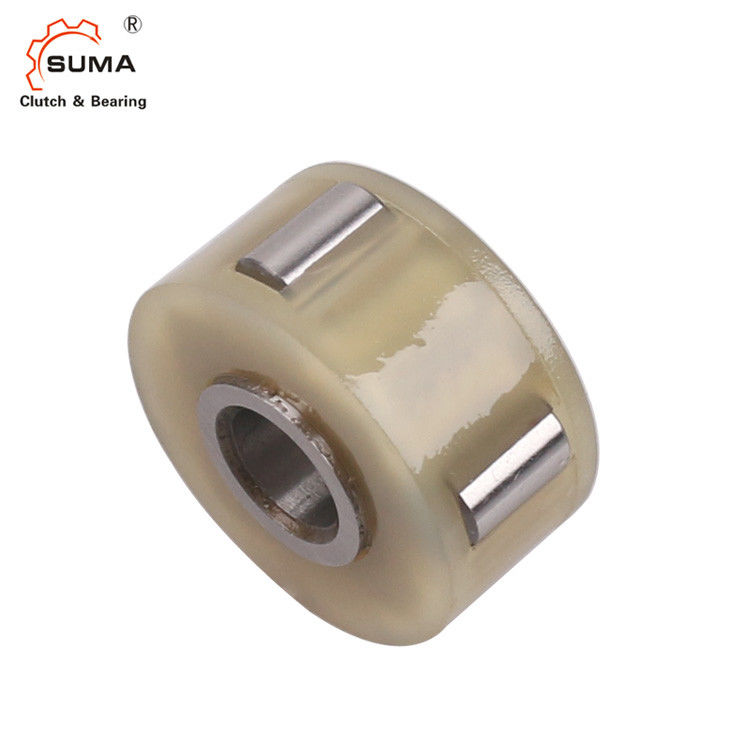

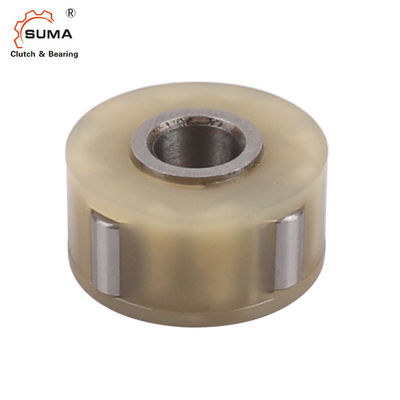

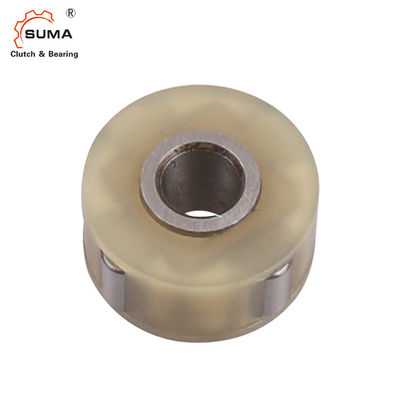

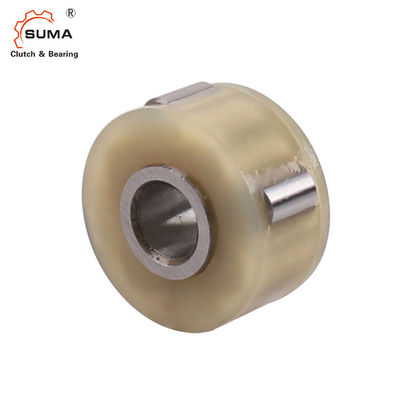

Подшашка KI164 1Way Freewheel изготовленное на заказ нося изготовление
Особенности
Тип KI тип ролика freewheel. Собрание состоя из внутренней гонки и роликов помещенных в клетка полиамида. Этот тип блока нельзя разобрать. Он конструирован для небольших механизмов в конторских машинах, или машин упаковки, быть установленным внутри шестерней или питания
ролики.
Диаметр шестерни или барабана подачи внутренний использован как наружная гонка. Дополнительная нося поддержка необходима, и freewheel подвергнуться к осевой загрузке; устанавливающ примеры показаны на следующей странице. Наружной гонке не нужно быть затвердетым; MIN. прочности: 700 N/mm2
Шероховатость поверхности не превысит 22 CLA.Mounting на вал может быть пригонкой прессы к допуску r6 или пригонкой клея с зазором 0,02 к 0,05mm.
Определяет размер 8 mm и выше может быть поставлено со шпоночным соединением. Диапазон температур: – 40°C к +100°C (работе в непрерывном режиме). Пиковые температуры +120°C приемлемы в течение коротких периодов времени.
Технические данные
| Название продукта | Одна муфта пути нося KI164 |
| Модель | KI164 |
| Материал | GCr15 |
| Внутренний диаметр | 4mm |
| Наружный диаметр | 16mm |
| Толщина | 10mm |
| Емкость вращающего момента | 0.8Nm |
| Скорость внутренней гонки переливаясь через край | 1000r/min |
| Скорость наружной гонки переливаясь через край | 8000r/min |
| Вес | 0.008kg |
| Структура | Тип ролика |
| Применение | Машина ткани, вентиляторы, вентиляторы, печатная машина |
| Пакет | Коробка коробки, деревянная коробка или подгонянный |
| Условия оплаты | TT. L/C, D/A, D/P, западное соединение, PayPal |
| Срок поставки | 2-4 дней для образца, 7 дней для большого заказа |
Diamensions и емкости
|
Тип |
Размер |
Внутренний диаметр |
TKN 1) (Nm) |
Переливаться через край скорость |
Внешний диаметр |
L1 (mm) |
L (mm) |
Вес |
|
|
KI |
dH7 (mm) |
Nimax 2) (min-1) |
Namax 3) (min-1) |
DH7 (mm) |
(kg) |
||||
| 164 | 4 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,008 | |
| 165 | 5 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,007 | |
| 194 | 4 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,012 | |
| 195 | 5 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,011 | |
| 196 | 6 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,010 | |
| 268* | 8 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,023 | |
| 269* | 9 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,021 | |
| 2610* | 10 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,019 | |
ПРИМЕЧАНИЯ
1) × 2 t KN t максимальное =
» См. страница выбора 10 до 13
*) смогите также быть поставлено со шпоночным соединением к DIN 6885,1
2) Заскоки внутренней гонки
3) Наружные заскоки гонки
Установка и соединение
