| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | BREU30 (K) - C |

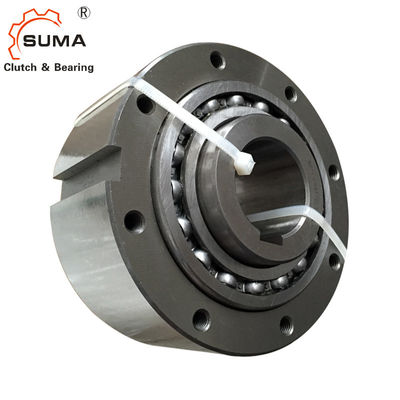

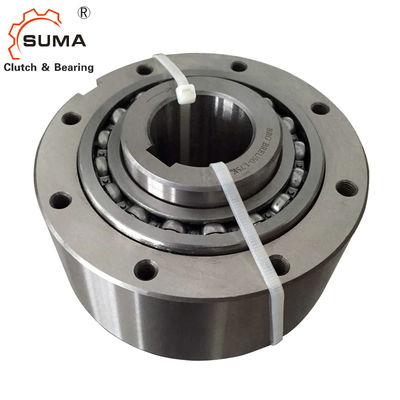

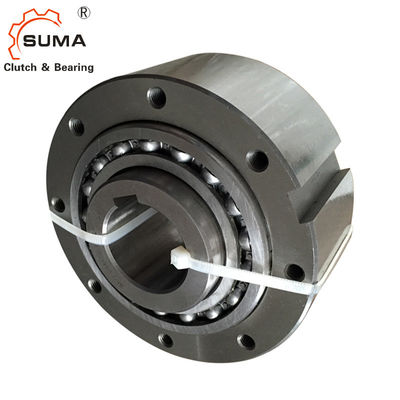

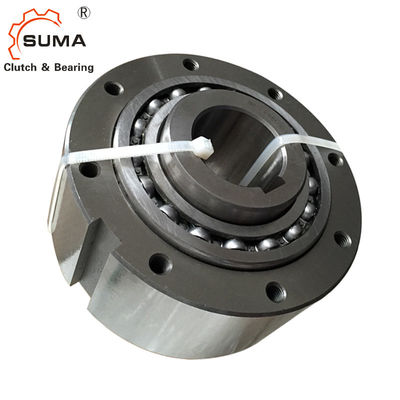

BREU30 (k) - c Freewheel муфта кулачка нося с тавотом
Смазка
Муфтам кулачка серии BREU нужна периодическое обслуживание и смазка к обоим нося обеспечить максимальное
представление в течении их срока службы. Недостаток предписанных обслуживания и смазки сократит
Срок службы кулачка схватывает и может причинить ненужное механическое повреждение.
Размеры и емкости
| Модель | BoreSize | Шпоночное соединение | B | C | D | E | F | G | H | Я | J | S | Вес | |
| H7 | InnerRace | h7 | kg | |||||||||||
| BREU30 (K) - C | 30 | 8×3.3 | 109,9 | 137 | 100 | 73 | 28 | 19,3 | 5,9 | 62,5 | 76 | 8,7 | 9,7 | 5,9 |
| BREU35 (K) - C | 35 | 10×3.3 | 127,7 | 152 | 110 | 83 | 40 | 28,3 | 8,7 | 63,5 | 79 | 11,7 | 11,5 | 8,5 |
| BREU40 (K) - C | 40 | 12×3.3 | 132,7 | 164 | 125 | 83 | 40 | 28,3 | 6,7 | 68,5 | 86 | 11,7 | 11,5 | 10,5 |
| BREU45 (K) - C | 45 | 14×3.8 | 132,7 | 176 | 130 | 83 | 40 | 28,3 | 6,7 | 68,5 | 86 | 11,7 | 11,5 | 11,2 |
| BREU50 (K) - C | 50 | 14×3.8 | 142,2 | 200 | 150 | 83 | 40 | 28,3 | 8,2 | 78 | 94 | 11,7 | 11,5 | 15,6 |
| BREU55 (K) - C | 55 | 16×4.3 | 159,8 | 219 | 160 | 107 | 45 | 30,4 | 10,8 | 84 | 104 | 14,6 | 15,2 | 21,8 |
| BREU60 (K) - C | 60 | 18×4.4 | 176,8 | 235 | 170 | 107 | 45 | 30,4 | 11,8 | 101 | 120 | 14,6 | 15,2 | 26,4 |
| BREU70 (K) - C | 70 | 20×4.9 | 189,3 | 251 | 190 | 107 | 45 | 30,4 | 10,3 | 113,5 | 134 | 14,6 | 15,2 | 33 |
| BREU80 (K) - C | 80 | 22×5.4 | 196,8 | 267 | 210 | 107 | 45 | 30,4 | 7,8 | 121 | 144 | 14,6 | 15,2 | 41 |
без крышки.
2. Установите муфту свободно на высокоскоростном вале вначале.
3. Точно выровняйте оба цепного колеса путем проверка с прямым краем на зубах обоих цепных колес.
4. Проверите ли зазор между 2 цепными колесами правилен, тогда создайте программу-оболочку цепь вокруг
цепные колеса.
5. Определите правую руку (RH) или выведенную руку (LH) как направление внутренней гонки переливаясь через край от взгляда стороны муфты кулачка
(*) приказывая. См. вышеуказанный чертеж.
6. Такая же смазка как для цепи ролика Tsubaki необходима для соединительной цепи.
7. Обеспечьте что цепь как следует закрыта с соединяясь связью и что установлено закрытое зажима весны
в таком же направлении как вращение наружной гонки.
| Бренд | Температура окружающей среды | |
| – 5°C | +40°C | – 40°C | +40°C | |
| Esso | — | Маяк 325 |
| Mobil | — | Temp SHC100 Mobil |
| Раковина | Тавот S2 Alvania | РА тавота Alvania |
| BP | Energrease LS2 | Enargrease LT2 |
| ИТОГ | Multis 2 | Aerogrease 22 |
Примечание: Не используйте тавот который содержит добавки EP.
Варианты E1~E7 поставлены с болтами для установки, и ниппелью тавота.
Обслуживание
Муфты кулачка серии BREU пре-смазаны на фабрике и должны бытьсмазаны каждые 3 месяца для обоих подшипников после установки. Следовать процедурой ниже.
1. Извлеките setscrew на фланце, руке вращающего момента или крышке.
2. Впрысните равное количество тавота в подшипник от ниппели тавота. См. таблица тома тавота для правильного количества.
3. Побегите муфта кулачка отключенная на от 20 до 30 минут с извлекли setscrew, который. Избыток тавота в зоне муфты пропустит из выстучанных отверстий. Быть осторожным избежать над смазывать. Слишком много тавота в
муфта причинит ее побежать горячее, мешает с действием муфты, и может привести к механическому повреждению.
4. Оботрите избыток тавота и заново установите setscrew.
Изображения
