Подшипник муфты кулачка
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | RIZ30 RINZ30 |

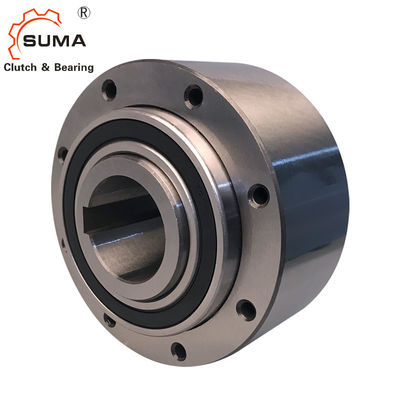

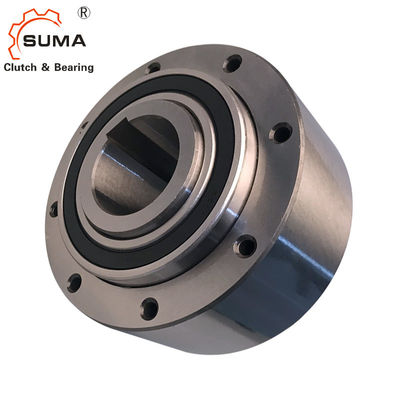

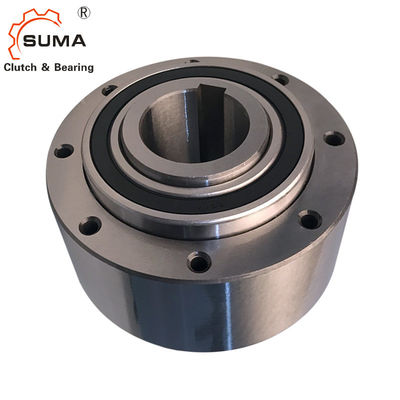

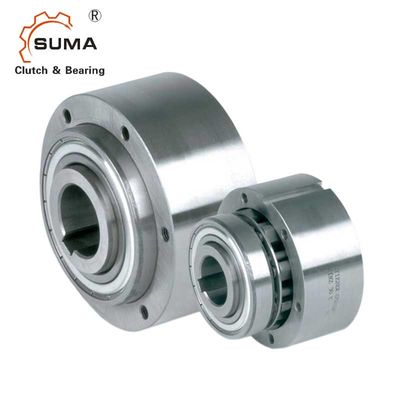

RIZ30 9000RPM Freewheels 1 дирекционная муфта подшипника ролика
Особенность
Типы RIZ, RINZ центробежны поднимают тип подшашки freewheels с вращать внутренней гонки. Соответствующий для backstop, или переливаться через край применения муфты. Только конструируют внутреннюю гонку для вольного.
Эти блоки часть системы Stieber модульной. Они носить поддержанный используя серию 60. подшипники, смазывают смазанный и приспособленный с уплотнениями ZZ. Блоки поставлены как стандарт смазанные с тавотом и подготавливают для установки в любое горизонтального или вертикального положения. Типы RIZ, RINZ конструированы быть использованным с крышками серии g. Следующие страницы дают более дополнительную inportant информацию для пользы этого типа блока.
Если блок быть установленным внутри снабжения жилищем, то где смазка масла доступна, пожалуйста определите тип RIW, RIWN. Серия f покрывает от типа GFR, GFRN после этого использована без уплотнений вала.
Размеры и емкости
| Тип | Размер |
|
Скорости |
|
Номер |
|
Вес | ||||
| RIZ RINZ |
dH7 | TKN1) | nmax2) | nimin3) | nimax4) | Dh7 | z | L 1 | L | t | |
| [mm] | [Nm] | [min-1] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [kg] | ||
| 30 | 375 | 290 | 700 | 9000 | 100 | 6 | 68 | 43 | 10 | 2,3 | |
| 35 | 550 | 280 | 670 | 8500 | 110 | 6 | 74 | 45 | 12 | 3,2 | |
| 40 | 800 | 260 | 630 | 7500 | 125 | 6 | 86 | 53 | 14 | 4,8 | |
| 45 | 912 | 255 | 610 | 6700 | 130 | 8 | 86 | 53 | 14 | 5 | |
| 50 | 1400 | 235 | 560 | 6000 | 150 | 8 | 94 | 64 | 14 | 7,5 | |
| 60 | 2350 | 210 | 510 | 5300 | 170 | 10 | 114 | 78 | 16 | 12,7 | |
| 70 | 3050 | 195 | 470 | 4000 | 190 | 10 | 134 | 95 | 16 | 14,5 | |
| 80 | 5800 | 155 | 375 | 4000 | 210 | 10 | 144 | 100 | 16 | 19 | |
| 90 | 8700 | 145 | 350 | 3000 | 230 | 10 | 158 | 115 | 20 | 29,5 | |
| 100 | 16000 | 140 | 340 | 2400 | 270 | 10 | 182 | 120 | 24 | 42,5 | |
| 130 | 23000 | 130 | 320 | 2400 | 310 | 12 | 212 | 152 | 24 | 70 | |
ПРИМЕЧАНИЯ
1) × 2 t KN t максимальное = «ссылается на страницу выбора 10 до 13
2) это максимальное - позволяемую скорость n передачи вращающего момента максимальную необходимо превысить передавая вращающий момент
3) это минимальное позволяемое переливаясь через край imin n скорости не должно быть уменьшено под работу в непрерывном режиме. Возможное уменьшение этой минимальной скорости по запросу
4) шпоночное соединение заскоков внутренней гонки к DIN 6885,1" ссылается на инструкции устанавливать и обслуживания
