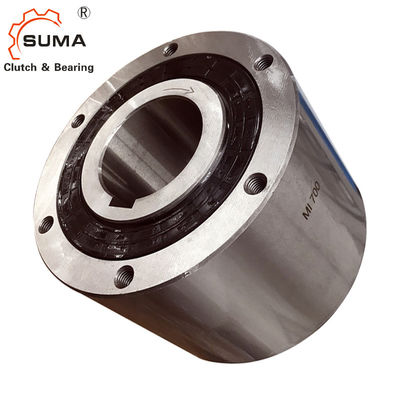

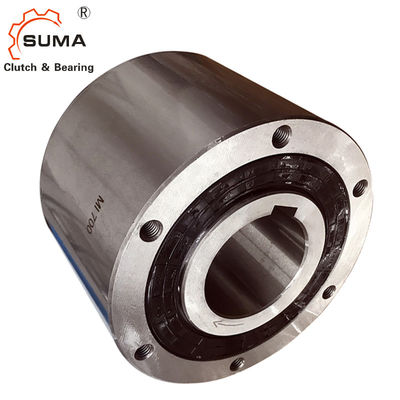

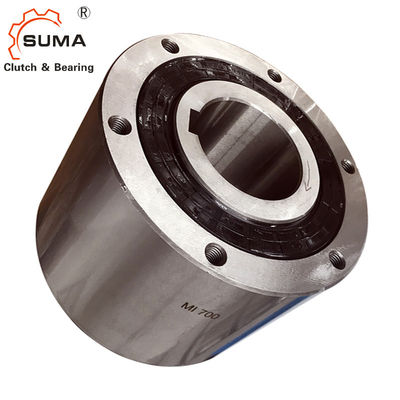

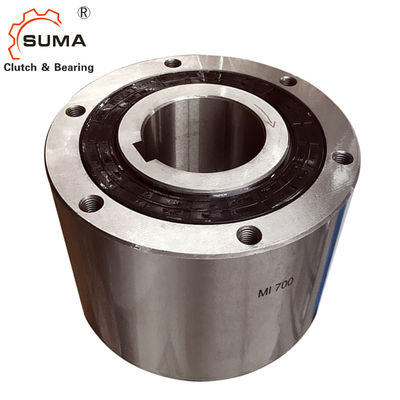

Кулачок Backstop пути MI 20S 300RPM одного Freewheel муфта
Особенности
1. Специально обработанные кулачки использованы для того чтобы достигнуть лучше
несите сопротивление.
2. Питаясь привод для сумк-делая машин или
свертываясь спиралью машины
Технические данные
Деталь | MI20S |
Точность | P6 |
Тип | кулачок |
Размер скважины (mm) | 20 |
Наружная гонка (mm) | 80 |
Вращающий момент (KN) | 43,1 |
Максимальный переливаться через край внутренней гонки (цикл/минута) | 300 |
Вращающий момент сопротивления (Nm) | 0,29 |
Вес (kg) | 1,9 |
Пакет | Коробка коробки/деревянная коробка |
Срок поставки | через 7-10 дней после подтверженного заказа |
Условия оплаты | L/C, T/T, D/P, D/A, западное соединение |
Размеры и емкости
Модель | Вращающий момент Емкость (Nm) |
Максимальный. Индицирование (цикл/минута) |
Сопротивление Вращающий момент (Nm) |
Размер скважины | C | B | F |
E (M6) |
Масло (mℓ) |
Вес (kg) |
||
Dia. (H7) |
Шпоночное соединение | |||||||||||
MI20S | 43,1 | 300 | 0,29 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 45 | 1,9 |
MI30S | 196 | 300 | 1,08 | 30 | 10x3.3 | 82 | 80 | 100 | 45 | 75 | 100 | 4 |
Установка и соединение
1. Устанавливая цепные колеса или шестерни к наружной гонке, используйте размер наружной гонки внутренний (dimensionE) для того чтобы сделать центризуя фланец на цепном колесе или шестерне. После этого прикрепитесь твердо с болтами прочности на растяжение 10,9 или большой в выстучанные отверстия в наружной гонке. Порекомендованный допуск между установленными шестерней и центризуя фланцом f7.
2. Порекомендованный допуск вала h6 или h7.
3. Всегда используйте параллельный ключ, и не используйте сплющенный ключ. Параллельный ключевой ISO R773 встречи (DIN 6885,1)
рекомендует. Убеждайтесь что никакая боковая игра между ключом и шпоночными соединениями. Установите замыкающую плиту на сторону внутренней гонки
4. Вводя вал, придайте давление только к стороне внутренней гонки только.
5. См. «смазку и обслуживание» на страница 79.
