FXN31-17/60 внутреннее Freewheels 1 муфта Backstop подшашки пути
  • FXN31-17/60 внутреннее Freewheels 1 муфта Backstop подшашки пути
  • FXN31-17/60 внутреннее Freewheels 1 муфта Backstop подшашки пути

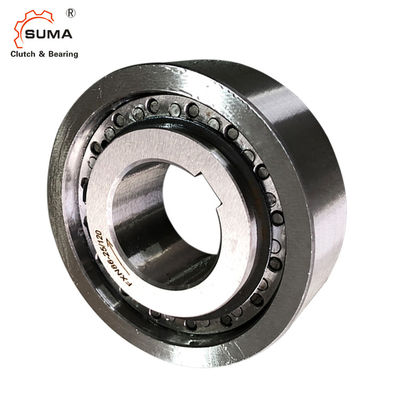

  • FXN31-17/60 внутреннее Freewheels 1 муфта Backstop подшашки пути

FXN31-17/60 внутреннее Freewheels 1 муфта Backstop подшашки пути

Место происхождения Китай
Фирменное наименование SUMA
Сертификация ISO SGS
Номер модели FXN31-17/60
Детали продукта
Название продукта:
Муфта подшашки нося FXN31-17/60
Функция:
Переливаться через край/Backstopping
Материал:
Носить стальное GCr15
Ряд скважины:
20MM
Вращающий момент:
110Nm
Скорость вращения:
5000RPM
Наружный Dia.:
60mm
OEM:
примите
Высокий свет:

1 муфта Backstop пути

,

Муфта Backstop FXN31-17/60

,

Внутренний Freewheels подшипник подшашки

Условия оплаты & доставки
Количество мин заказа
1 ПК
Цена
USD50-USD150 PER PIECE
Упаковывая детали
Коробка коробки/деревянная коробка
Время доставки
7-15 дней
Условия оплаты
L/C, D/A, D/P, T/T, западное соединение, PayPal
Поставка способности
2000 ПК в месяц
Характер продукции

FXN31-17/60 внутреннее Freewheels 1 муфта Backstop подшашки пути

Особенность

Внутренний Freewheels FXN подшашка freewheels без поддержки подшипника и со стартом x. подшашки. Старт x подшашки обеспечивает свободную от носк свободно- катя деятельность когда внутреннее кольцо вращает на высокой скорости. Наружное кольцо отжато в ing клиента hous. Это делает компактным, решения космос-сбережений приспосабливая возможные. Freewheels FXN используйте как:

Backstops

Переливаться через край муфты

для применений с высокоскоростной вольной деятельностью и при использовании как переливаясь через край муфта с низкоскоростной управляя деятельностью. Номинальные вращающие моменты до 20 500 Nm. Вращающий момент передан на наружное кольцо пригонкой прессы. Скважины до 130 mm. Много стандартных скважин доступны.



Размер и емкость


FXN31-17/60 внутреннее Freewheels 1 муфта Backstop подшашки пути 1

Максимальный передающийся вращающий момент 2 раза определенный номинальный вращающий момент. См. страницу 14 для определения вращающего момента выбора.

Теоретический номинальный вращающий момент применяется только для идеальной концентричности между внутренним и наружным кольцом. На практике, концентричность повлияна на нося игрой и неточности центрирования ржут bouring части. После этого номинальные вращающие моменты определенные в таблице применяются, пока учитывая существующие бегут вне (T.I.R.).

Более высокие скорости по требованию.

Freewheel размер mm mm Скважина d mm mm максимальный mm B D mm F J K MIN. mm L

Вес

kg

Стандарт mm mm mm mm
mm mm
FXN31 - 17/60 20*           20* 25 60 P6 55 31 85 24 0,3
FXN31 - 17/62 20*           20* 25 62 P6 55 31 85 24 0,4
FXN38 - 17/70 25*           25* 25 70 P6 62 38 90 24 0,4
FXN46 - 25/80 25           30 35 80 P6 70 46 95 35 0,8
FXN51 - 25/85 25 30 35       36 35 85 P6 75 51 105 35 0,8
FXN56 - 25/90 35           40 35 90 P6 80 56 110 35 0,9
FXN61 - 19/95 30 35 40       45* 26 95 P6 85 61 120 25 0,8
FXN61 - 19/106 30 35 40       45* 25 106 H7 85 61 120 25 1,2
FXN66 - 25/100 35 40 45       48* 30 100 P6 90 66 132 35 1,1
FXN66 - 25/110 35 40 45       48* 40 110 P6 90 66 132 35 1,8
FXN76 - 25/115 45 55         60* 40 115 P6 100 76 140 35 1,7
FXN76 - 25/120 45 55         60* 32 120 J6 100 76 140 35 1,8
FXN86 - 25/125 40 45 50 60 65   70* 40 125 P6 110 86 150 40 2,3
FXN86 - 25/130 40 45 50 60 65   70* 40 130 P6 110 86 150 40 2,6
FXN 101 до 25/140 55 70         75 45 140 P6 125 101 175 50 3,1
FXN 101 до 25/149 70           75 62 149 H6 125 101 175 62 4,2
FXN 101 до 25/150 55 70         75 45 150 P6 125 101 175 50 3,6
FXN 85 до 40/140 45 50 60 65     65 45 140 P6 125 85 175 60 3,2
FXN 85 до 40/150 45 50 60 65     65 45 150 P6 125 85 175 60 4,2
FXN 100 до 40/160 45 50 55 60 70 75 75 50 160 P6 140 100 190 60 5,1
FXN 105 до 50/165 80           80 62 165 P6 145 105 195 62 5,8
FXN 120 до 50/198 60 65 70 75 80 95 95 70 198 H6 160 120 210 70 8,6
FXN 140 до 50/215 65 90 100 110     110 69 215 J6 180 140 245 70 14,0
FXN 170 до 63/258 70 85 100 120     130 80 258 H6 210 170 290 80 21,0

Примечания:

1. × 2 t KN t максимальное =

2. Заскоки внутренней гонки

3. Наружные заскоки гонки
Шпоночное соединение к DIN 6885,1

Шпоночное соединение согласно DIN 6885, страница 1 • Допуск ширины JS10 шпоночного соединения.

* шпоночное соединение согласно DIN 6885, страница 3 • Допуск ширины JS10 шпоночного соединения.

Устанавливать пример

FXN31-17/60 внутреннее Freewheels 1 муфта Backstop подшашки пути 2

Внутренний Freewheel NX FXN 38 до 17/70 как backstop, аранжированный, что в расквартировывая переходнике прикрепиться в электрический двигатель. Тонкое наружное кольцо которое отжато в снабжение жилищем включает космос-эффективное подходящее решение. Должный к высоким скоростям вала в нормальном функционировании (вольном peration o), старт x подшашки обеспечивает безконтактное и следовательно свободное от носк ation работы в непрерывном режиме.

FXN31-17/60 внутреннее Freewheels 1 муфта Backstop подшашки пути 3

Внутренний Freewheel NX FXN 66 до 25/100 как переливаясь через край муфта в приводе ползучести машины ткани. Freewheel установка компактно разрешает посредством тонкого наружного кольца которое отжато в колесо червя. Во время установки, машина управляется шестерней червя и freewheel которая работает в управлять деятельностью. В нормальном функционировании (вольном ation деятельности), внутреннее кольцо которое расположено на высокоскоростных заскоках вала главного привода и автоматически отключает привод ползучести. С высокой переливаясь через край скоростью внутреннего кольца, использован тип со стартом x подшашки; подшашки работают в вольной деятельности без контакта и следовательно свободны от носк.

FXN31-17/60 внутреннее Freewheels 1 муфта Backstop подшашки пути 4

  Внутренний Freewheel FXN 85 до 40/140 MX как backstop приспособленный к концу первое взаимо- посредничает вал коробки передач шпоры в приводе склонной конвейерной ленты. В случае стопа мотора конвейерную ленту необходимо держать безопасно так, что товары транспортера не вытянут пояс назад и по возможности не причиняют серьезный ущерб. Должный к высоким скоростям вала в ation нормальной деятельности (свободной катя деятельности), старт x подшашки обеспечивает безконтактное и следовательно свободное от носк ontinuo c мы деятельность.



  Внутренний Freewheels FXN без поддержки подшипника. Концентрическое выравнивание внутреннего и наружного кольца должно быть предусмотрено клиентом.
Допустимыми бегут вне (T.I.R.) необходимо наблюдать. Вращающий момент передан на наружное кольцо пригонкой прессы. Для того чтобы передать speci- вращающих моментов fied в таблице, наружное кольцо необходимо приспособить в снабжении жилищем с внешним K. диаметра. Снабжение жилищем сделано из стального или серого литого железа в минимальном качественном GG-20. При использовании других расквартировывая материалов или более небольших внешних диаметров, мы принуждаем, что вы свяжете мы относительно передающийся вращающего момента. Допуск расквартировывая скважины определен в таблице под D. размера. Допуск вала должен быть ISO h6 или j6.

Смазка
На скоростях свыше скорости старта подшашки, необходима никакая особенная смазка; freewheel функции не требующие ухода. Работая под скоростью старта подшашки, смазку масла определенного качества необходимо предусмотреть.
Пример для приказывать
Freewheel размер FXN 61 до 19/95, тип с подшашкой
старт скважина x и 35 mm:
• FXN 61-19/95 NX, d = 35 mm
