Переливаться через край подшипник муфты
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | FB82 |

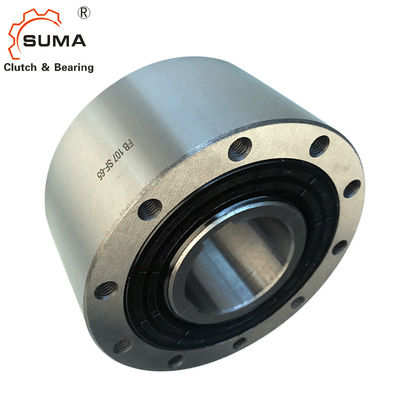

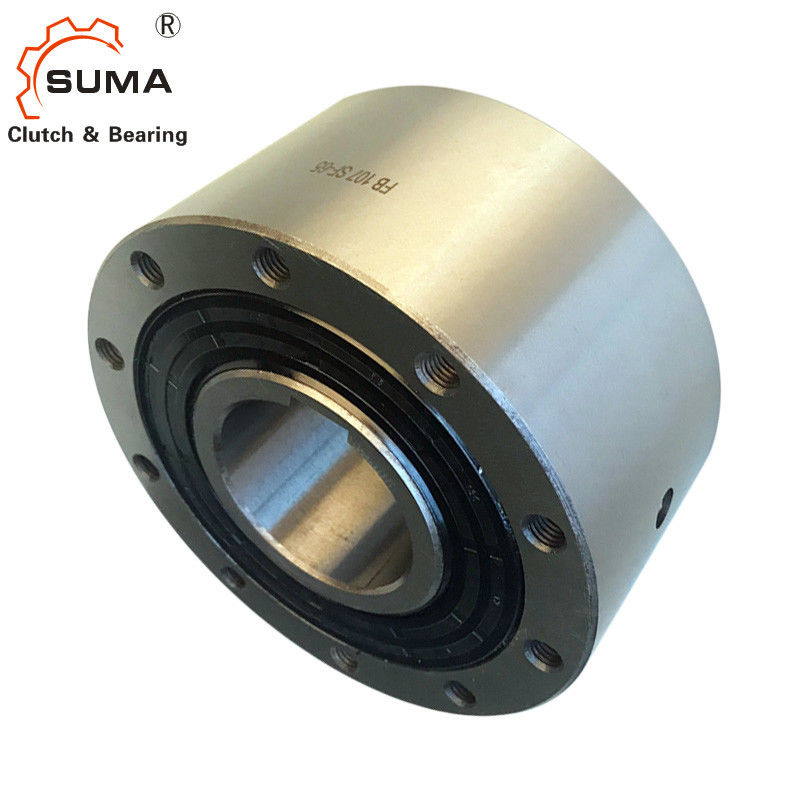

Подшашка 750 Nm пути GCr15 одно FB 82 над идущей муфтой
Особенности
Полный Freewheels FB загерметизированная подшашка freewheels с шарикоподшипниками. Они поставленное маслонаполненное и подготавливает для установки. Freewheels FB используйте как:
Backstops ➧
➧ переливаясь через край муфты
Индицирование ➧ Freewheels
В дополнение к стандартному типу, 4 других типа доступны на жизнь сверхсрочной службы и точность индексировать.
Номинальные вращающие моменты до 160 000 Nm.Bores до 300 mm. Много стандартных скважин доступны.
Размеры и емкости
|
Fre ewh размер угря |
Ty pe |
Nom скалистая вершина inal que |
M freew кольца пятки бега min-1 |
ось. скорость freew кольца пятки бега min-1 |
Ty pe |
Nom скалистая вершина inal que |
Максимальная скорость freew кольца пятки бега min-1 |
Наружный freew кольца пятки бега min-1 |
Ty pe |
Nom скалистая вершина inal que |
Подшашка подъем на гостиница er spe кольца ed min-1 |
Максимальная скорость freew кольца пятки бега min-1 |
Ou dri кольца ter ves min-1 |
Ty pe |
Nom скалистая вершина inal que |
Подшашка старт на наружный скорость min-1 кольца |
Максимальная скорость freew кольца пятки бега min-1 |
Внутренний driv кольца es min-1 |
Ty pe |
Nom скалистая вершина inal que |
| FB 24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5 500 | CFP | 19 | ||||||||||
| FB 29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4 000 | CFP | 31 | ||||||||||
| FB 37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | CZ | 110 | 850 | 3 000 | 340 | SFP | 120 | |||||
| FB 44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 | CZ | 180 | 800 | 2 600 | 320 | SFP | 180 |
| FB 57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 | 560 | SFP | 310 |
| FB72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 | 488 | SFP | 630 |
| FB82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 | SFZ | 1 700 | 1 450 | 1 600 | 580 | SFP | 750 |
| FB 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 | SFZ | 2 500 | 1 300 | 1 350 | 520 | SFP | 1 250 |
| FB 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 | SFZ | 5 000 | 1 200 | 1 200 | 480 | SFP | 3 100 |
| FB 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 | SFZ | 10 000 | 950 | 1 150 | 380 | SFP | 6 300 |
| FB 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 | SFZ | 20 000 | 680 | 900 | 272 | SFP | 12 500 |
| FB 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | UX | 40 000 | 210 | 510 | 84 | SFZ | 37 500 | 600 | 750 | 240 | SFP | 25 000 |
| FB 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | ||||||||||||
| FB 440 | SF | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 |
Максимальный передающийся вращающий момент 2 раза определенный номинальный вращающий момент. См. страницу 14 для определения вращающего момента выбора.
| Freewheel размер | mm | mm | Скважина Стандартный mm |
красный mm |
mm | максимальный mm | D mm | F mm |
G ** | H mm | L mm |
T mm |
Z ** |
Вес kg |
||
| FB24 | 12 | 14* | 14* | 62 | 1,0 | M 5 | 8 | 50 | 51 | 3 | 0,9 | |||||
| FB 29 | 15 | 17* | 17* | 68 | 1,0 | M 5 | 8 | 52 | 56 | 3 | 1,1 | |||||
| FB37 | 14 | 16 | 18 | 20 | 22* | 22* | 75 | 0,5 | M 6 | 10 | 48 | 65 | 4 | 1,3 | ||
| FB44 | 20 | 22 | 25* | 25* | 90 | 0,5 | M 6 | 10 | 50 | 75 | 6 | 1,9 | ||||
| FB57 | 25 | 28 | 30 | 32* | 32* | 100 | 0,5 | M 8 | 12 | 65 | 88 | 6 | 2,8 | |||
| FB72 | 35 | 38 | 40 | 42* | 42* | 125 | 1,0 | M 8 | 12 | 74 | 108 | 12 | 5,0 | |||
| FB82 | 35 | 40 | 45 | 50* | 50* | 135 | 2,0 | M 10 | 16 | 75 | 115 | 12 | 5,8 | |||
| FB107 | 50 | 55 | 60 | 65* | 65* | 170 | 2,5 | M 10 | 16 | 90 | 150 | 10 | 11,0 | |||
| FB127 | 50 | 60 | 70 | 75* | 75* | 200 | 3,0 | M 12 | 18 | 112 | 180 | 12 | 19,0 | |||
| FB140 | 65 | 75 | 80 | 90 | 95* | 250 | 5,0 | M 16 | 25 | 150 | 225 | 12 | 42,0 | |||
| FB200 | 110 | 120 | 120 | 300 | 5,0 | M 16 | 25 | 160 | 270 | 16 | 62,0 | |||||
| FB270 | 140 | 150 | 400 | 6,0 | M 20 | 30 | 212 | 360 | 18 | 150,0 | ||||||
| FB340 | 180 | 240 | 500 | 7,5 | M 20 | 35 | 265 | 450 | 24 | 275,0 | ||||||
| FB440 | 220 | 300 | 630 | 7,5 | M 30 | 40 | 315 | 560 | 24 | 510,0 |
Шпоночное соединение согласно DIN 6885, страница 1 • Допуск ширины JS10 шпоночного соединения.
* шпоночное соединение согласно DIN 6885, страница 3 • Допуск ширины JS10 шпоночного соединения.
** Z = количество выстучанных отверстий g на круге T. тангажа.
Установка и соединение
Установка
Часть приложения клиента на внешнем диаметре d и после этого скрепила болтами дальше к стороне. Допуск вала должен быть ISO h6 или j6 и допуск пилотного диаметра d части приложения должны быть ISO H7 или J7.
Пример для приказывать
Freewheel размер FB 72, тип со стартом z подшашки и скважина 38 mm: • FB 72 LZ, d = 38 mm
Приказывая freewheel размер FB 340 и FB440, пожалуйста также определить вольное направление внутреннего кольца при просмотре в направлении x: • против часовой стрелки свободно или • по часовой стрелке свободный
