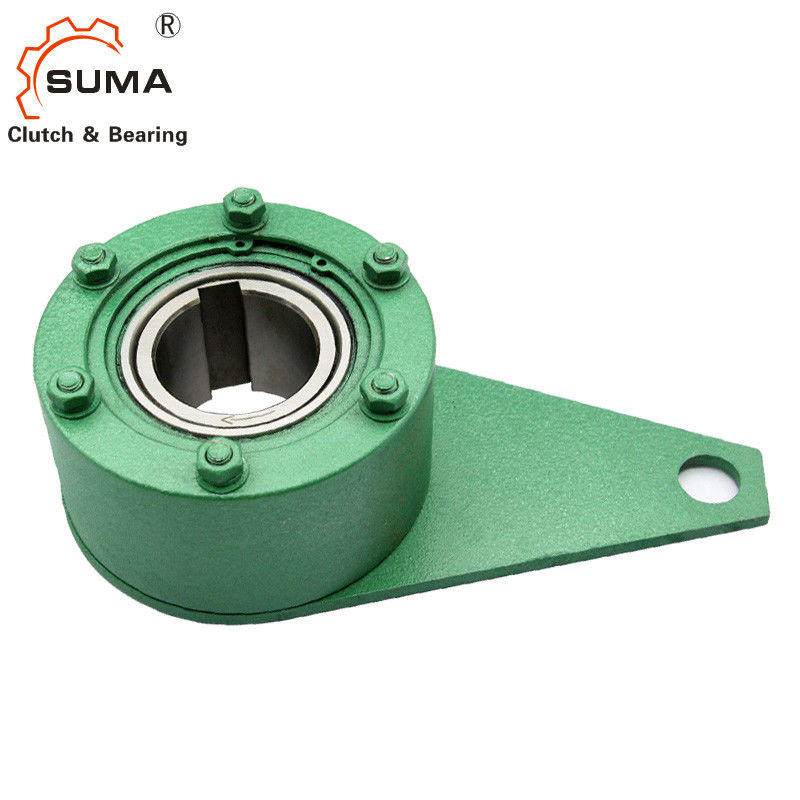

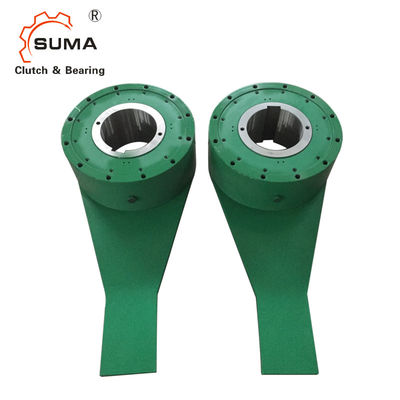

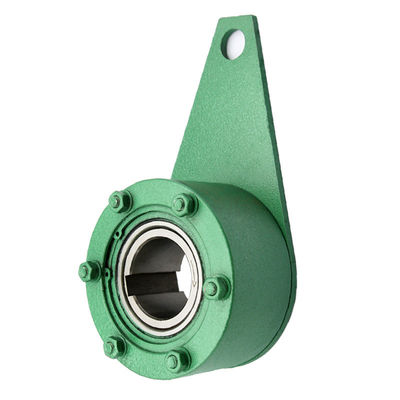

BS75R GCr15 1 дирекционные 180 RPM переливаясь через край муфта
Особенности
Обслуживание смазки предложения серии BS-R легкое.
1. Пре-вставка V-кольцо в вал транспортера в правильном направлении.
2. безопасно установить муфту кулачка BS на вал. Придайте давление только на конечной грани внутренней гонки
вводя муфту кулачка BS на вал. Не ударьте внутреннюю гонку сразу с молотком или не придайте давление
на наружной гонке. (См. для того чтобы вызвать 13 для установки и использования)
3. приложите sealant поставленный, к конечной грани внутренней гонки и упаковки, и зафиксируйте блок муфты кулачка BS к
вал транспортера с замыкающей плитой. В то же время, используйте шайбу уплотнения на каждом болте для предотвращения утечки масла.
Размеры и емкости
Модель |
Вращающий момент Емкость (N·m) |
Скважина Диаметр Ряд |
Максимальный. Переливаться через край (r/m) Внутренняя гонка |
B |
C |
PCD E |
F |
G |
H |
K |
L |
M |
N |
P |
Q |
R |
|
BS65R | 1 570 | 40to65 | 200 | 90 | 160 | 85 | 140 | 115 | 50 | 6 | 9,5 | 306 | 210 | 16 | 50 | 13,5 | 90 |
BS75R | 2 450 | 50 to75 | 180 | 90 | 170 | 85 | 150 | 125 | 50 | 6 | 9,5 | 354 | 250 | 19 | 65 | 16,5 | 100 |
BS85R | 5 880 | 60 to85 | 180 | 115 | 210 | 110 | 185 | 140 | 60 | 9 | 11 | 434 | 300 | 29 | 95 | 20,5 | 115 |
BS95R | 7 840 | 70 to95 | 170 | 115 | 230 | 110 | 200 | 160 | 60 | 9 | 12,5 | 497 | 350 | 32 | 105 | 20,5 | 130 |
BS110R | 10 800 | 80 до 110 | 170 | 115 | 270 | 110 | 220 | 180 | 60 | 12 | 14 | 560 | 385 | 40 | 110 | 26 | 140 |
BS135R | 15 700 | 90 до 135 | 120 | 135 | 320 | 130 | 280 | 230 | 60 | 12 | 14 | 666 | 470 | 36 | 120 | 26 | 180 |
Модель |
Вращающий момент Емкость (N·m) |
Скважина Диаметр Ряд |
ход Гонка |
B |
C |
PCD E |
F |
G |
L |
Я |
J |
R |
P |
Q |
Минута |
Макс |
|
BS160R | 24500 | 100 до 160 | 100 | 135 | 360 | 130 | 315 | 255 | 60 | 19 | 16 | 120 | 32 | 792 | 580 | 108 | 95 |
BS200R | 37200 | 100 до 200 | 100 | 150 | 430 | 145 | 380 | 310 | 60 | 19 | 21 | 130 | 43 | 838 | 623 | 182 | 155 |
Модель |
Вращающий момент Емкость (N·m) |
Скважина Диаметр Ряд |
ход Гонка |
B |
C |
PCD E |
F |
G |
Я |
L |
M |
N |
O |
P |
Q |
Минута |
Макс |
|
BS 220R | 49000 | 150 до 220 | 80 | 235 | 500 | 230 | 420 | 296 | 95 | 35 | 12 | 259 | 311 | 238 | 1070 | 820 | 347 | 310 |
BS 250R | 88200 | 175 до 250 | 50 | 295 | 600 | 290 | 530 | 355 | 125 | 35 | 12 | 319 | 375 | 288 | 1300 | 1000 | 637 | 580 |
BS 270R | 123000 | 200 до 270 | 50 | 295 | 650 | 290 | 575 | 395 | 130 | 40 | 12 | 319 | 375 | 298 | 1425 | 1100 | 660 | 602 |
BS 300R | 176000 | 230 до 300 | 50 | 295 | 780 | 290 | 690 | 495 | 130 | 45 | 19 | 333 | 396 | 356 | 1690 | 1300 | 1050 | 983 |
BS 335R | 265000 | 250 до 335 | 50 | 305 | 850 | 320 | 750 | 525 | 135 | 60 | 19 | 343 | 405 | 386 | 1925 | 1500 | 1210 | 1120 |
BS 350R | 314000 | 250 до 350 | 50 | 320 | 930 | 360 | 815 | 565 | 135 | 71 | 19 | 358 | 430 | 414 | 2065 | 1600 | 1710 | 1580 |
BS 425R | 510000 | 325 до 425 | 50 | 440 | 1030 | 450 | 940 | 680 | 170 | 70 | 22 | 484 | 570 | 474 | 2315 | 1800 | 1580 | 2370 |
BS 450R | 686000 | 350 до 450 | 50 | 450 | 1090 | 480 | 990 | 690 | 180 | 80 | 22 | 494 | 580 | 526 | 2545 | 2000 | 2930 | 2690 |
Примечания:
1. Муфту кулачка BS-R можно пробурить согласно вашим спецификациям, но пожалуйста определяет диаметр расточки с допуском и шпоночным соединением
размеры.
2. оружия вращающего момента опционные. Рука показанная выше только для вашей ссылки. При необходимости, пожалуйста определите его заказанн ваш.
Установка и соединение
4. После очищать внутренность резервуара для масла, приложите sealant на сопрягая стороне резервуара для масла. Установите масло
датчик уровня вертикально (красная линия нижня, и голубой верхний), для моделей от BS65R к BS200R; установите резервуар для масла
к конечной грани наружной гонки с болтами, пока для моделей BS220R и выше, установите резервуар для масла к
сторонник уплотнения используя болты. Осторожно предотвратите пыль от прорезывать муфту или резервуар для масла кулачка.
5. пресса пре-введенное V-кольцо полностью так как сторона контактов противопыльного кожуха близко.
6. в случае если температура окружающей среды поднимает 40°C и выше, порекомендованы, что устанавливает экран или крышу и избегает сразу
солнечный свет удлинить жизненный период муфты кулачка.
