путь 3400Nm SMZ60 GCr15 одного переливаясь через край муфта подшашки универсальная

Name: путь 3400Nm SMZ60 GCr15 одного переливаясь через край муфта подшашки универсальная
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: SMZ60
Price: 220.00 USD
Availability: InStock

Наименование марки:	SUMA
Model Number:	SMZ60
Минимальный объем заказа:	1
цена:	USD200-USD240 PER PIECE
Время доставки:	10-15 дни
Условия оплаты:	L/C, D/A, D/P, T/T, западное соединение, PayPal

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO SGS

Название продукта:

Муфта кулачка нося SMZ60

Поддержанный носить:

Да

Материал:

Носить стальное GCr15

РАЗМЕР:

60*155*100mm

Емкость вращающего момента:

3400Nm

Гарантия:

1 год

Пакет:

Коробка коробки/деревянная коробка

Вес:

10.2kg

Упаковывая детали:

Коробка коробки/деревянная коробка

Выделить:

SMZ60 переливаясь через край муфта подшашки

GCr15 переливаясь через край муфта подшашки

муфта подшашки пути 3400Nm одно

Характер продукции

Муфта кулачка подшашки пути SMZ60 одно нося для насосной системы
Особенности

Тип SMZ загерметизирован, тип подшашки freewheel, носить поддержанный используя 2 60. Серии .ZZ смазывают смазанные подшипники.
Блоки поставленный тавот смазали готовое для установки.

Блоки SMZ запланированы как универсальный, быть использованным в различных применениях.

Пользуются ключом внутренняя гонка к валу. Внутренний диаметр наружной гонки (размера D4) должен быть использован как устанавливая регистр для соединенных частей (цепного колеса, шкива, шестерни, руки вращающего момента…).

Устанавливая spigot должен быть к допуску g6.

Размеры и емкости

Тип	Размер		Переливаться через край скорости												Вес
SMZ	dH7	TKN1)	nimax2)	namax3)	D	D2	D3	D4H7	L	L1	G	z	t	m
	[mm]	[Nm]	[min-1]	[min-1]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]
	20	300	1600	700	80	30	68	55	65	67	M6	6	12	7,6	2
	30	1035	1500	500	100	45	88	75	80	82	M8	6	16	8,9	3,7
	35	1100	1400	300	110	50	95	80	85	87	M8	6	16	8,7	4,8
	45	1750	1300	300	125	60	110	95	90	92	M8	8	16	8,4	6,2
	60	3400	1100	250	155	80	140	125	100	102	M8	8	16	9,1	10,2
	70	4300	1000	250	175	95	162	145	103	105	M8	8	16	8,6	13,2

ПРИМЕЧАНИЯ
1) × 2 t KN t максимальное =
» См. страница выбора 10 до 13
2) заскоки внутренней гонки
3) наружные заскоки гонки
Шпоночное соединение к DIN 6885,1
» См. инструкции устанавливать и обслуживания
страница 16 до 19

Установка и соединение

Изображения

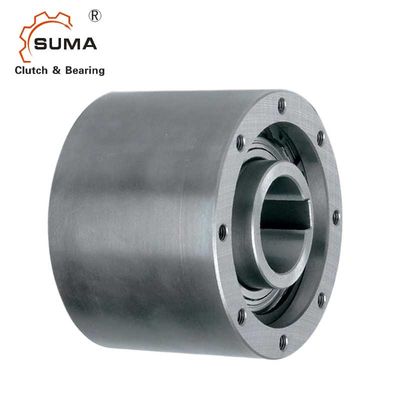

путь 3400Nm SMZ60 GCr15 одного переливаясь через край муфта подшашки универсальная
