Подшипник муфты подшашки
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | FSO700 HPI700 |

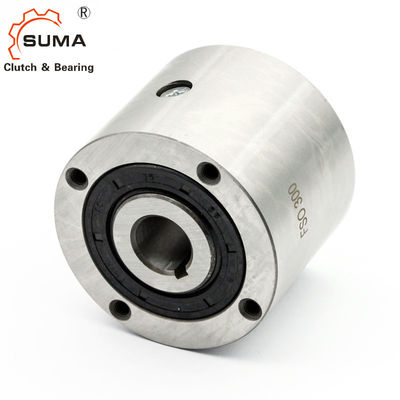

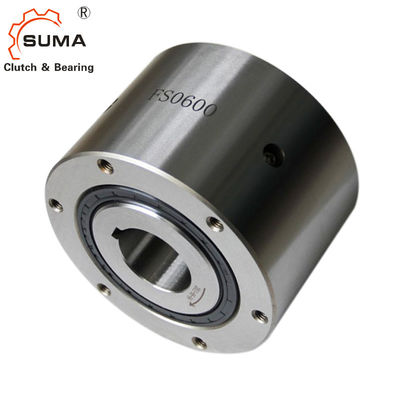

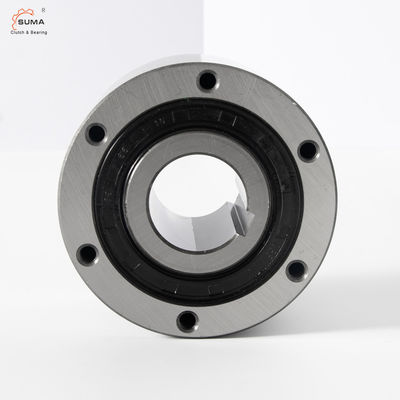

Подшашка пути FSO700 HPI700 одного Freewheels подшипник муфты кулачка
Особенности
Типы FSO, FSO-GR, и HPI 300 до 700 тип подшашки freewheels сдержанное, загерметизированный и носить поддержанный, используя 2 шарикоподшипника.
Смазка
Типы FSO и HPI смазанное масло и уплотнения губы вала пользы стандартные.
Тип FSO-GR смазывает смазанный и может быть оборудован с уплотнениями лабиринта контакта свободными.
Тип HPI специально конструирован для высокоскоростных индексируя применений.
Размеры и емкости
| Тип | Размер |
Вращающий момент TKN 1 [Nm] |
Переливаться через край скорости [min-1] |
РАЗМЕР (MM) | Смазка | Вес | Сопротивление вращающего момента | |||||||||||||||
| FSO FSO-GR HPI |
FSO nmax 2) |
FSO-GR nmax 3) |
dH7-bxh |
d4) минут-Макс |
B -0,05 |
C | E | F | G | z | J | K | L | f | FSO | FSO. .GR | HPI | [kg] | TR [Ncm] | |||
| 300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12… 19 | 63,5 | 76,2 | 60,45 | 1,6 | 28,58 | 66,67 | 4 | M8 | 13 | M6 | 0,8 | 7 | 10 | 14 | 1,6 | 18 | |
| 400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12… 22 | 69,85 | 88,9 | 68,07 | 1,6 | 30 | 73 | 4 | M8 | 13 | M6 | 0,8 | 10 | 20 | 20 | 2,7 | 27 | |
| 500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19… 33 | 88,9 | 107,95 | 85,73 | 1,6 | 45 | 92 | 4 | M8 | 16 | M6 | 1,5 | 22 | 35 | 35 | 4,8 | 31 | |
| 600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24… 57 | 95,25 | 136,525 | 92,2 | 1,6 | 63,5 | 120,6 | 6 | M8 | 16 | M6 | 1,6 | 52 | 84 | 84 | 8,6 | 62 | |
| 700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48… 82 | 127 | 180,975 | 123,85 | 1,6 | 90 | 158,75 | 8* | M10* | 20 | M6 | 1,6 | 168 | 280 | 280 | 19 | 156 | |
ПРИМЕЧАНИЯ
1) × 2 t KN t максимальное = «ссылается на страницу выбора 10 до 13
2) внутренняя гонка/наружное raceg
3) внутренняя гонка/наружное уплотнение лабиринта гонки
4) дюйм бурит доступное по запросу
5) только для сверхразмерной скважины
Размер 600 > 50 mm
Размер 700 > 75 mm
*) 6 отверстий поровну размеченных на 60° плюс 2 дополнительн-отверстия на 180° «ссылаются на инструкции устанавливать и обслуживания
Установка и соединение
