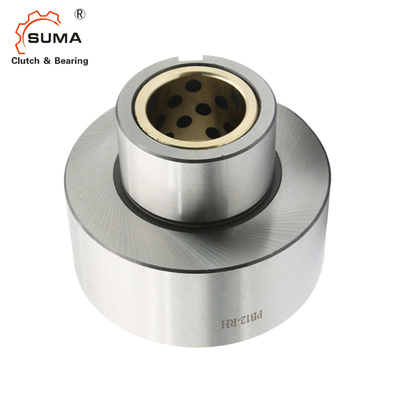

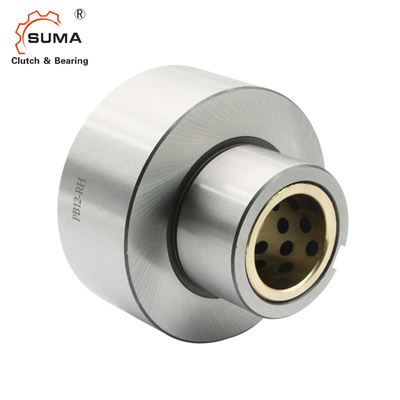

Кулачок муфты Backstop PB12 схватывает один носить пути
Размеры и емкости
Модель | Максимальный. Переливаться через край (r/min) |
Размер скважины | B |
C h7 |
D |
E |
F |
Наружная гонка Шпоночное соединение |
Вес (kg) |
|||||
Внутренняя гонка | Наружная гонка | Dia. (J7) |
Шпоночное соединение | G | K | L | ||||||||
PB 3 | 1 800 | 900 | 10 | 4x1.5 | 50 | 50 | 23 | 22 | 25 | 21 | 25,7 | 4* 2,5 | 16 | 0,23 |
PB 5 | 1 800 | 900 | 16 | 5x2 | 70 | 60 | 32 | 32 | 35 | 25 | 38,8 | 5* 3,0 | 20 | 0,58 |
PB 6 | 1 500 | 800 | 20 | 5x2 | 82 | 73 | 38 | 38 | 37 | 33 | 41 | 5* 3,0 | 27 | 1,1 |
PB 8 | 1 200 | 650 | 25 | 7x3 | 85 | 83 | 45 | 40 | 45 | 33 | 42 | 7* 4,0 | 27 | 1,6 |
PB 10 | 1 000 | 400 | 31,5 | 10x3.5 | 92 | 95 | 60 | 41 | 56 | 37 | 44 | 10 *4.5 | 28 | 2,5 |
PB 12 | 800 | 300 | 40 | 10x3.5 | 100 | 113 | 65 | 50 | 66 | 37 | 52,6 | 10 *4.5 | 29 | 3,6 |
PB 14 | 700 | 300 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57,3 | 12 *4.5 | 30 | 6,0 |
Установка и соединение
Установка и использование
1. Concentricities внутренней гонки и наружная гонка поддержаны простым подшипником устроенным между наружной гонкой и валом. Радиальная нагрузка которая работает на наружной гонке также поддержана этим простым подшипником. Вал должен поэтому быть расширенн через конец гонки муфты наружный.
2. Не используйте муфту кулачка серии PB как соединение. Используйте с гибким сцеплением соединяя 2 вала.
3. Определите право (RH) или выведенный осмотренный привод внутренней гонки руки (LH) от конца отмеченного стрелкой в иллюстрации выше. Проверите если вращение муфты правильно перед быть стычкой.
4. Для индексировать пользу, смазка масла порекомендована.
5. Ключевой быть использованным быть в соответствии с JIS B1301-1959
6. Толкните нагрузку быть поддержано другими приборами, не муфтой кулачка.
7. Скважина управляемого члена, как цепное колесо на гонке муфты наружной, должна встретить допуск H6 или H7 стандарта JIS.
