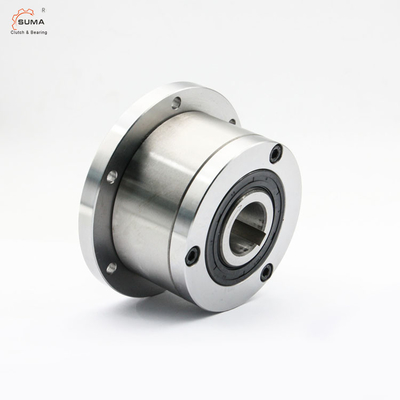

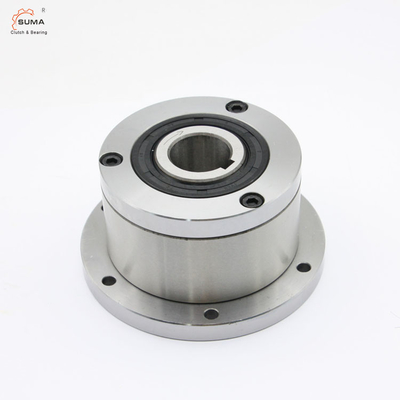

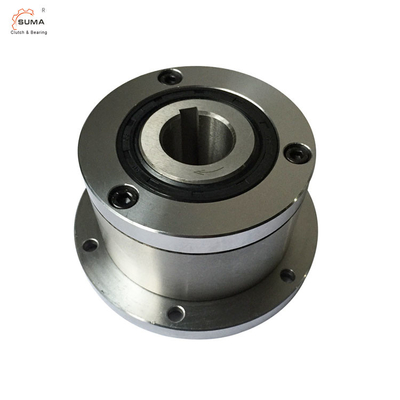

GLP...F7D7 Фланцевая подшипница с свободным колесом, сцепление GLP30F7D7
Особенности
Глубокие колеса типа ГЛ имеют 160... шаровые подшипники, которые используются для соединения внутренней и внешней колес.силы крутящего момента передаются от вала к внутренней линии с помощью ключа и от внешней линии к внешней области с помощью винтов.Допускаемые допустимые отклонения вала должны быть h6 или j6 и наружные допустимые отклонения клавиатуры h7. либо смазка, либо смазка маслом должны быть применены к свободным колесам до работы, согласно инструкциям, приведенным на странице 12.Каждое свободное колесо поставляется с двумя бумажных уплотнителей, которые должны быть вставлены между внешней гонки и фланцевЕсли их не использовать, свободное колесо может быть сильно повреждено.
Размеры и возможности
Модель No. | dH7 | 6 дирхамов | Л | L2 | с | Dg | bH8 | t | Скорость вращения | Крутящий момент | Вес | |
мм | мм | мм | мм | мм | мм | мм | мм | Внутренняя раса | Внешняя раса | Nm | В кг | |
GLP 12 F7-D7 | 12 | 62 | 42 | 20 | 10 | 70 | 4 | 2 | 4000 | 5600 | 55 | 1 |
GLP 15 F7-D7 | 15 | 68 | 52 | 28 | 11 | 76 | 5 | 3 | 3700 | 5300 | 125 | 1.4 |
GLP 20 F7-D7 | 20 | 75 | 57 | 34 | 10.5 | 84 | 6 | 3.5 | 2700 | 4600 | 181 | 1.9 |
GLP 25 F7-D7 | 25 | 90 | 60 | 35 | 11.5 | 99 | 8 | 4 | 2200 | 3600 | 288 | 2.8 |
GLP 30 F7-D7 | 30 | 100 | 68 | 43 | 11.5 | 109 | 8 | 4 | 1800 | 3300 | 500 | 3.7 |
GLP 35 F7-D7 | 35 | 110 | 74 | 45 | 13.5 | 119 | 10 | 5 | 1500 | 3000 | 735 | 4.7 |
GLP 40 F7-D7 | 40 | 125 | 86 | 53 | 15.5 | 135 | 12 | 5 | 1200 | 2600 | 1040 | 7.1 |
GLP 45 F7-D7 | 45 | 130 | 86 | 53 | 15.5 | 140 | 14 | 5.5 | 1000 | 2400 | 1125 | 7.4 |
GLP 50 F7-D7 | 50 | 150 | 94 | 64 | 14 | 160 | 14 | 5.5 | 850 | 2200 | 2125 | 10.4 |
GLP 55 F7-D7 | 55 | 160 | 104 | 66 | 18 | 170 | 16 | 6 | 750 | 2000 | 2625 | 13.4 |
GLP 60 F7-D7 | 60 | 170 | 114 | 78 | 17 | 182 | 18 | 7 | 650 | 1900 | 3500 | 15.9 |
GLP 70 F7-D7 | 70 | 190 | 134 | 95 | 18.5 | 202 | 20 | 7.5 | 550 | 1700 | 5750 | 20.8 |
GLP 80 F7-D7 | 80 | 210 | 144 | 100 | 21 | 222 | 22 | 9 | 500 | 1600 | 8500 | 27.1 |
GLP 90 F7-D7 | 90 | 230 | 158 | 115 | 20.5 | 242 | 25 | 9 | 450 | 1500 | 14500 | 40 |
GLP 100 F7-D7 | 100 | 270 | 182 | 120 | 30 | 282 | 28 | 10 | 350 | 1250 | 20000 | 67 |
GLP 120 F7-D7 | 120 | 310 | 202 | 140 | 30 | 322 | 32 | 11 | 300 | 1100 | 25000 | 82 |
GLP 130 F7-D7 | 130 | 310 | 212 | 152 | 29 | 322 | 32 | 11 | 250 | 1000 | 31250 | 94 |
GLP 150 F7-D7 | 150 | 400 | 246 | 180 | 32 | 412 | 36 | 12 | 200 | 800 | 70000 | 187 |
