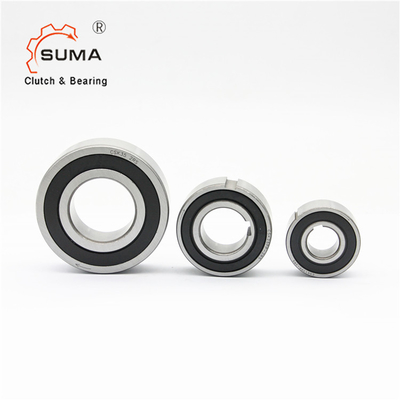

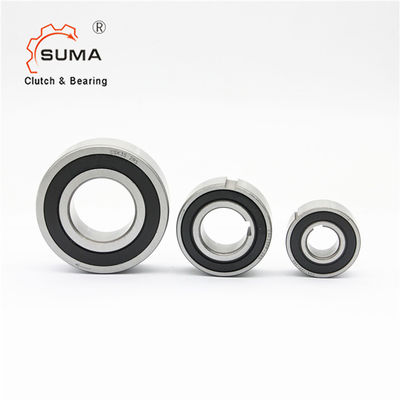

Муфта пути подшашки одного CSK6001 CSK6002 CSK6003 CSK6004 нося поставщика
Fearures подшипников муфты пути подшашки одного
Муфты CSK типично особенные машинные элементы:
Когда вращать в одном направлении, там никакой контакт между внутренними и наружными кольцами, т.е. односторонняя муфта свободна вращать.
Поворачивая в другое направление, внутренние и наружные кольца в плотном контакте, и односторонняя муфта может передать высокие вращающие моменты.
В дополнение к основной модели CSK, тип CSK. P отличает шпоночным соединением на внутренней гонке.
По этой причине оно можно пользоваться ключом к валу к допуску k6. Наружную гонку необходимо все еще отжать в твердое снабжение жилищем к допуску N6.
CSK. .PP отличает шпоночным соединением и на внутренней и наружной гонке. Порекомендованные устанавливая допуски h6 на вале и H6 в твердом снабжении жилищем. Пожалуйста свяжитесь мы когда или окружающее или рабочая температура нет внутри ряд +5°C к +60°C.
Путь CSK одного нося серию имеет небольшую радиальную высоту раздела и также обыкновенно как подшипник одного пути или Анти--обратный подшипник. Подшипники одного пути конструированы для того чтобы передать вращающий момент между валом и снабжением жилищем в одном направлении и позволить свободное движение в противоположном направлении.
Размеры и емкости
Тип | Размер | Носить серию | Давления на подшипник | Вес | Вращающий момент сопротивления | |||||
динамика | статический | |||||||||
CSK (KK) | d | TKN1) | N максимальный | D | L | C | C0 | TR | ||
[mm] | [N.m] | [min-1] | [mm] | [mm] | [kN] | [kN] | [kg] | [N.cm] | ||
8 | – | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,5 | |
12 | 6201 | 9,3 | 10000 | 32 | 10 | 6,1 | 2,77 | 0,04 | 0,7 | |
15 | 6202 | 17 | 8400 | 35 | 11 | 7,4 | 3,42 | 0,06 | 0,9 | |
17 | 6203 | 30 | 7350 | 40 | 12 | 7,9 | 3,8 | 0,07 | 1,1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 9,4 | 4,46 | 0,11 | 1,3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 10,7 | 5,46 | 0,14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 11,7 | 6,45 | 0,21 | 4,4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 12,6 | 7,28 | 0,3 | 5,8 | |
40 | – | 325 | 3000 | 80 | 22 | 15,54 | 12,25 | 0,5 | 7 | |
CSK..2RS | 8 | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,8 | |
12 | – | 9,3 | 10000 | 32 | 14 | 6,1 | 2,77 | 0,05 | 3 | |
15 | 17 | 8400 | 35 | 16 | 7,4 | 3,42 | 0,07 | 4 | ||
17 | 30 | 7350 | 40 | 17 | 7,9 | 3,8 | 0,09 | 5,6 | ||
20 | 50 | 6000 | 47 | 19 | 9,4 | 4,46 | 0,145 | 6 | ||
25 | 85 | 5200 | 52 | 20 | 10,7 | 5,46 | 0,175 | 6 | ||
30 | 138 | 4200 | 62 | 21 | 11,7 | 6,45 | 0,27 | 7,5 | ||
35 | 175 | 3600 | 72 | 22 | 12,6 | 7,28 | 0,4 | 8,2 | ||
40 | – | 325 | 3000 | 80 | 27 | 15,54 | 12,25 | 0,6 | 10 | |
CSK6003 | 17 | 6003 | 15 | 8400 | 35 | 10 | 7,4 | 3,42 | 0,055 | 0,9 |
CSK6004 | 20 | 6004 | 28 | 7350 | 42 | 12 | 7,9 | 3,8 | 0,065 | 1,1 |
CSK6005 | 25 | 6005 | 78 | 6200 | 47 | 14 | 10,7 | 5,46 | 0,1 | 1,3 |
CSK6304 | 20 | 6304 | 85 | 2300 | 52 | 15 | 12,3 | 7,88 | 0,18 | 2,2 |
CSK6305 | 25 | 6305 | 145 | 4400 | 62 | 17 | 17,3 | 11,51 | 0,26 | 4,4 |
CSK6306 | 30 | 6306 | 205 | 3800 | 72 | 19 | 21,73 | 15,82 | 0,415 | 5,8 |
