Подшипник муфты подшашки
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | BB40 |

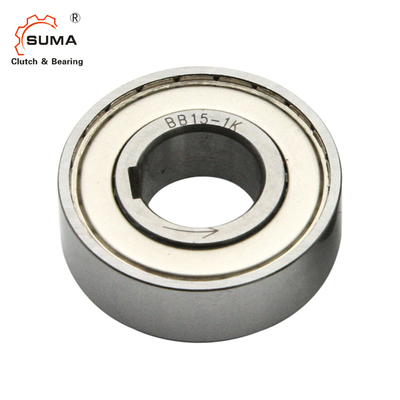

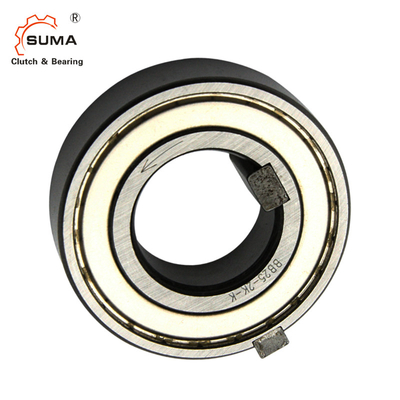

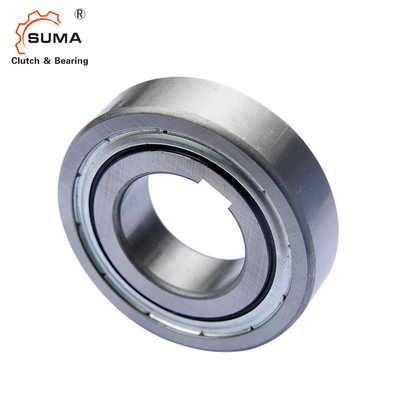

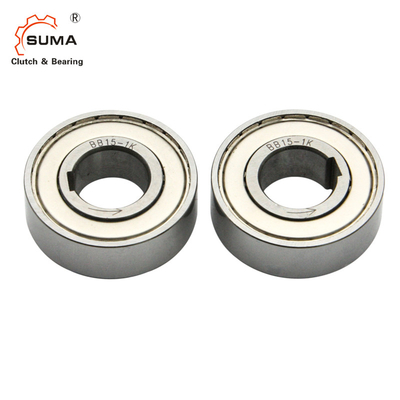

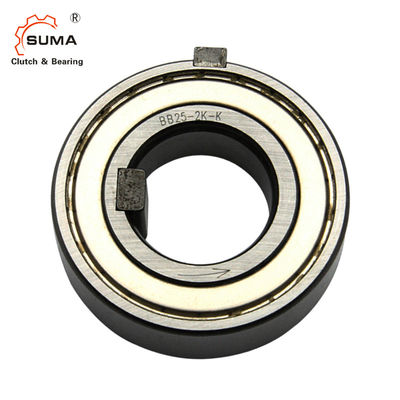

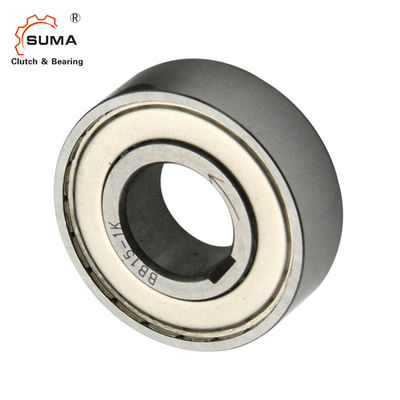

BB40 BB40-2GD односторонние подшипники клинный тип свободноколесный подшипник сцепления
Особенность
1. BB серия Cam Clutch предназначена для установки пресс-подключения.
2. BB-1K-K и BB-2GD 1K-K серии имеют ключ на внутренней расе.
3, BB40-1K-K и BB40-2GD 1K-K изготавливаются по DIN 6885. 1.
3В серии BB-2K-K есть ключевой проход как на внутреннюю, так и на внешнюю расу.
"K-K" означает ключи, поставляемые вместе с "Cam Clutch".
4Для получения максимальной производительности подшипника и сцепления необходимо поддерживать правильные размеры помех на вале и корпусе.
5См. таблицу для толерантности вала и корпуса для каждой серии.
6BB, BB-1K и BB-2K Сцепления, поддерживаемые и поставляемые с жиром, имеют защиту от пыли
против частиц размером 0,25 мм и выше, тогда как сцепления BB-2GD и BB-2GD-1K, шире стандартной серии BB на 5 мм, имеют специальные уплотнители для эффективной защиты от пыли.
7Стрелка на внутренней расе показывает направление взаимодействия внутренней расы.
8Для установки сцепления используйте прессовый инструмент соответствующего диаметра, чтобы нанести равномерное давление на всю поверхность внутренней и внешней части.
9Не наносить удар или другие удары на сцепление.
10Убедитесь, что корпус имеет достаточную прочность, чтобы выдержать давление, необходимое для установки пресса на сцепление.
11- диапазон температуры работы: от 30°C до +100°C (консультируйтесь с нами для температуры, превышающей этот диапазон).
Технические данные
| Положение | BB40 |
| Материал | GCr15 |
| Внешний день. | 80 мм |
| Размер отверстия | 22 мм |
| Моментная способность | 78 Нм |
| Макс. Перебегающий (внутренняя гонка) | 1400 оборотов в минуту |
| Макс. Перебегающий (внешняя раса) | 2500 оборотов в минуту |
| Порт | Шанхай; Нинбо |
| Время доставки | 10-15 дней |
Размеры и возможности
| Одель | Крутящий момент Мощность |
Макс, переполняю. | Ток тяги (N·m) | А. | В. | В | D | r | Масса (N) | Ношение грузов | ||||||
| Внутренняя раса | Внешняя раса | ББ BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
ББ BB-1K-K BB-2K-K |
BB-2GD 1К-К |
ББ BB-1K-K BB-2K-K |
BB-2GD 1К-К |
ББ BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
КР | Кор. | |||||
| N·m | r/min | r/min | N | N | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 | 14500 | 11700 |
Примечание:
Номер модели, указанный на внутренней расе, составляет только "K" как для "1K", так и для "2K". (Пример: знак "BB25-K" как для "BB25-1K", так и для "BB25-2K")
Толерантность для шахты и жилья
| Модель | Шафт Диа. | Жилищная Диа. | |
| BB15 | BB15-2GD | 15+0,023+0.012 | 35 ‰ 0.012 ‰ 0.028 |
| BB17 | BB17-2GD | 17+0,023+0.012 | 40 ‰ 0.012 ‰ 0.028 |
| BB20 | BB20-2GD | 20+0,028+0.015 | 47 ‰ 0.012 ‰ 0.028 |
| BB25 | BB25-2GD | 25+0,028+0.015 | 52 ¢ 0.014 ¢ 0.033 |
| BB30 | BB30-2GD | 30+0,028+0.015 | 62 ‰ 0.014 ‰ 0.033 |
| BB35 | BB35-2GD | 35+0,033+0.017 | 72 ‰ 0.014 ‰ 0.033 |
| BB40 | BB40-2GD | 40+0,033+0.017 | 80 ‰ 0.014 ‰ 0.033 |
| Модель | Шафт Диа. | Жилищная Диа. | |
| BB15-1K-K | BB15-2GD 1K-K | 15 ¢ 0.008 ¢ 0.028 | 35 ‰ 0.012 ‰ 0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17 ¢ 0.008 ¢ 0.028 | 40 ‰ 0.012 ‰ 0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20 ‰ 0.010 ‰ 0.031 | 47 ‰ 0.012 ‰ 0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25 ‰ 0.010 ‰ 0.031 | 52 ¢ 0.014 ¢ 0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30 ‰ 0.010 ‰ 0.031 | 62 ‰ 0.014 ‰ 0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35 ‰ 0.012 ‰ 0.037 | 72 ‰ 0.014 ‰ 0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40 ‰ 0.012 ‰ 0.037 | 80 ‰ 0.014 ‰ 0.033 |
| Модель | Шафт Диа. | Жилищная Диа. |
| BB15-2K-K | 15 ¢ 0.008 ¢ 0.028 | 35 ‰ 0.018 ‰ 0.002 |
| BB17-2K-K | 17 ¢ 0.008 ¢ 0.028 | 40 ‰ 0.018 ‰ 0.002 |
| BB20-2K-K | 20 ‰ 0.010 ‰ 0.031 | 47 ¢0.022 ¢0.003 |
| BB25-2K-K | 25 ‰ 0.010 ‰ 0.031 | 52 ¢ 0.022 ¢ 0.003 |
| BB30-2K-K | 30 ‰ 0.010 ‰ 0.031 | 62 ‰ 0.022 ‰ 0.003 |
| BB35-2K-K | 35 ‰ 0.012 ‰ 0.037 | 72 ‰ 0.025 ‰ 0.006 |
| BB40-2K-K | 40 ‰ 0.012 ‰ 0.037 | 80 ‰ 0.025 ‰ 0.006 |
Размеры ключей и клавиш
| Модель | b2js10 | t1 | t2 | b1js9 | t | Внутренняя раса Ключ b×h×длина |
Внешняя раса Ключ b'× h' ×длина |
|
| BB15-1K-K | BB15-2GD 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB15-2K-K | - | 2.0 | 0.6 | 5х3х11 | 2х2х11 | |||
| BB17-1K-K | BB17-2GD 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB17-2K-K | - | 2.0 | 1 | 5х3х12 | 2х2х12 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | — | — | — | — |
| BB20-2K-K | - | 3.0 | 1.5 | 6х4х14 | 3х3х14 | |||
| BB25-1K-K | BB25-2GD 1K-K | 8.0 | 3.6 | 1.5 | — | — | — | — |
| BB25-2K-K | - | 6.0 | 2 | 8х5х15 | 6х4х15 | |||
| BB30-1K-K | BB30-2GD 1K-K | 8.0 | 3.1 | 2.0 | — | — | — | — |
| BB30-2K-K | - | 6.0 | 2 | 8х5х16 | 6х4х16 | |||
| BB35-1K-K | BB35-2GD1K-K | 10.0 | 3.7 | 2.4 | — | — | — | — |
| BB35-2K-K | - | 8.0 | 2.5 | 10х6х17 | 8х5х17 | |||
| BB40-1K-K | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | — | — | — | — |
| BB40-2K-K | - | 10.0 | 3 | 12х8х22 | 10х6х22 | |||
Примечание:
Размер t2 для BB25-1K-K, BB25-2K-K и BB25-2GD 1K-K составляет 0,5 мм меньше по сравнению с
DIN 6885.
Обработайте ключевой проход на вале глубиной 0,5 мм для использования стандартного ключа DIN.
Все остальные модели имеют размеры, взаимозаменяемые с конкурентами.
Смазка
1Поскольку смазка уже наносится до доставки, нет необходимости наносить смазку перед использованием.
2Если сцепление используется с масляной смазкой, смазка масла должна применяться внутри устройства всегда.
3Не используйте жиры или смазочные материалы с добавками EP.
Пример для подражания
