Подшипник муфты кулачка
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | FD12 |

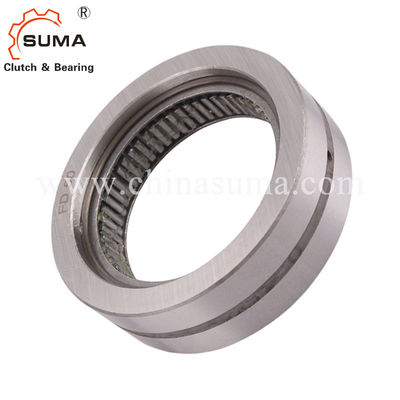

Дирекционный Backstop FD12 1 Freewheel тип муфта подшашки
Особенности
Внутренний Freewheels FD подшашка freewheels без внутреннего кольца. Клиент s затвердел и вал земли использован как внутренний след.
Freewheels FD используйте как:
➧Backstops
➧Overrunning муфты ➧Indexing Freewheels
Стандартный тип и тип с P-молоть на увеличенный срок службы и индексировать точность не имеют нося поддержку. В случае стандартного типа, каждая вторая подшашка быть замененным цилиндрическим роликом; это freewheel может признавать радиальные силы.
Номинальные вращающие моменты до 2 400 Nm. Вращающий момент передан на наружное кольцо пригонкой прессы.
Размеры и емкости
|
Свободный размер колеса |
Тип |
Nom скалистая вершина inal que |
Максимальный. скорость freew кольца пятки бега min-1 |
Наружный freew кольца пятки бега min-1 |
Тип |
Nom inal скалистая вершина que |
Максимальный. скорость freew кольца пятки бега min-1 |
Наружный кольцо freew пятки бега min-1 |
подшипник поддержка C |
Нагрузка классифицировать |
Тип |
Nom inal скалистая вершина que |
J mm |
B mm |
D mm |
K mm |
Вэй ght |
| FD12 | CFH | 11 | 4 225 | 4 250 | CFR | 6 | 4 225 | 4 250 | 7 600 | 4 200 | CFP | 5 | 12 | 16 | 34 | 45 | 0,1 |
| FD15 | CFH | 16 | 3 875 | 3 925 | CFR | 8 | 3 875 | 3 925 | 7 800 | 4 200 | CFP | 7 | 15 | 20 | 37 | 50 | 0,1 |
| FD20 | CFH | 28 | 3 375 | 3 450 | CFR | 14 | 3 375 | 3 450 | 8 320 | 4 200 | CFP | 12 | 20 | 20 | 42 | 55 | 0,1 |
| FD25 | CFH | 48 | 2 900 | 3 050 | CFR | 24 | 2 900 | 3 050 | 10 700 | 5 600 | CFP | 21 | 25 | 20 | 47 | 60 | 0,1 |
| FD30 | CFH | 75 | 2 525 | 2 675 | CFR | 36 | 2 525 | 2 675 | 12 900 | 7 000 | CFP | 32 | 30 | 20 | 52 | 65 | 0,1 |
| FD40 | CFH | 160 | 1 900 | 2 150 | CFR | 71 | 1 900 | 2 150 | 15 000 | 8 400 | CFP | 71 | 40 | 22 | 62 | 80 | 0,1 |
| FD50 | CFH | 260 | 1 475 | 1 775 | CFR | 120 | 1 475 | 1 775 | 18 400 | 11300 | CFP | 120 | 50 | 22 | 72 | 95 | 0,2 |
| FD65 | CFH | 430 | 1 200 | 1 550 | CFR | 200 | 1 200 | 1 550 | 21 400 | 14100 | CFP | 210 | 65 | 25 | 90 | 120 | 0,3 |
| FD80 | CFH | 650 | 950 | 1 350 | CFR | 300 | 950 | 1 350 | 23 800 | 17800 | CFP | 320 | 80 | 25 | 110 | 140 | 0,6 |
| FD105 | CFH | 2400 | 800 | 1 175 | CFR | 1100 | 800 | 1 175 | 48 600 | 45000 | CFP | 1200 | 105 | 35 | 130 | 165 | 0,7 |
Максимальный передающийся вращающий момент 2 раза определенный номинальный вращающий момент. См. страницу 14 для определения вращающего момента выбора.
Значения максимальной скорости перечисленные выше применяются к условиям установки по мере того как они даются для полного Freewheels. Если фактические условия установки знаны, то более высокие скорости могут быть позволены
в некоторых случаях.
Установка и соединение
Пример применения
2 внутреннее Freewheels FD 40 CFR стандартного типа с поддержкой подшипника как переливаться через край lutches c в приводе роликов перехода в блоке распределения p ackaging. В нормальном tion оперы, ролики перехода управляются посредством freewheels которые работают в управлять деятельностью. На станции разведения, приезжая пакеты могут легко сместить по мере того как привод перелит через край freewheel (вольное ation деятельности).
Установка
Внутренний freewheels FD по своему типу стандартный и тип с P-молоть без поддержки подшипника. Концентрическое выравнивание внутреннего и наружного кольца должно быть предусмотрено клиентом. В missible побегите вне (T.I.R.) наблюдаться. Вращающий момент передан на наружное кольцо пригонкой прессы. Для того чтобы передать вращающие моменты определенные в таблице, наружное кольцо необходимо приспособить в снабжении жилищем с внешним K. диаметра. Снабжение жилищем сделано из стального или серого литого железа в минимальном качественном GG-20. При использовании других расквартировывая материалов или более небольших внешних диаметров, мы принуждаем, что вы свяжете мы относительно передающийся вращающего момента. Допуск расквартировывая скважины d должен быть ISO P6. Пожалуйста примечание технические пункты на страница 118 относительно следа подшашки (вала). Допустимая рабочая температура freewheel - 40°C к 80°C.
Смазка
Смазку масла определенного качества необходимо предусмотреть.
Пример для приказывать
Freewheel размер FD 12, стандартный тип: • FD 12 CFH
